Anbohrsystem für Böhmer-Fernheizkugelhähne DN 20-100
Art.-Nr. 270

Bauart geprüft,TÜV A 297-13
zum Aufschrauben, einschl. Dichtungen
für Bohrungen Ø 17 mm bis Ø 95 mm
für glatte Bohrstangen Ø 13 mm und 11 mm A-VK.
max. Arbeitsdruck = 20 bar
max.Arbeitstemperatur = 200°C
für Hand- und Motorantrieb

Produktbeschreibung:

Das Anbohrsystem dient zum Anbohren von Rohrleitungen bis zu einer Bohrdimension DN 100, in Verbindung mit einem Böhmer-
Fernheizkugelhahn.

Funktionsbeschreibung:

Das Anbohrgerät wird mit dem Adapter verschraubt und auf den Fernheizkugelhahn aufgeschraubt. Über die Bohrstange wird die Drehbewegung des Schneidwerkzeuges erzeugt. Der Vorschub wird über die Vorschubbuchse des Anbohrgerätes (Oberteil) oder über die Vorschubspindel des Vorschubbügels gegeben.

Download der Gebrauchsanleitung im PDF-Format:

=> Art.-Nr.: 270 000

Download des TÜV Zertifikates im PDF-Format:

=> Anbohrsystem für Fernheizkugelhähne

Komponenten
Art.-Nr. 270

Art.-Nr. 270

Vergrößerung per Mausklick

	Best-Nr.	Beschreibung:
1	270 000	Anbohrgerät für Fernheizkugelhähne
2	270 320	Adapter DN 20, für Bohrung mit Sägekranzfräser Ø 17
	270 325	Adapter DN 25, für Bohrung mit Sägekranzfräser Ø 22
	270 332	Adapter DN 32, für Bohrung mit Sägekranzfräser Ø 30
	270 340	Adapter DN 40, für Bohrung mit Sägekranzfräser Ø 37
	270 350	Adapter DN 50, für Bohrung mit Sägekranzfräser Ø 46
	270 365	Adapter DN 65, für Bohrung mit Sägekranzfräser Ø 64
	270 380	Adapter DN 80, für Bohrung mit Sägekranzfräser Ø 76
	270 400	Adapter DN 100, für Bohrung mit Sägekranzfräser Ø 95
15	270 940	Bügel, komplett
22	270 801	Werkzeugsatz
26	786 100	Hand-Prüfpumpe UX 60 bis 60 bar, mit Behälter und 2 m Schlauch
27	328 270	Zentrierbohrer aus HSS, Ø 7,0 mm mit Schaft, 91 mm lang
28	301 512	Anbohrknarre 11 mm I-Vierkant, 250 mm Hebelarm
29	270 901	Elektroantrieb (230V) mit 11 mm Innenvierkant, komplett mit Winkelgetriebe für technische Daten bitte Link beachten
		Elektroantrieb
	230 900	Druckluftmotor 125 U/min. (belastet), mit 11 mm + 20 mm Innenvierkant für technische Daten bitte Link beachten
		Druckluftmotor für Anbohrständer Art.-Nr. 80, 80/F, 119, 260/1, 260/2, 260/3, 260/4, 270, 309
30	270 990	Transportkasten aus Holz (ohne Inhalt) Maße: 800 x 440 x 310 mm (max. Bohrstangenlänge 665 mm)

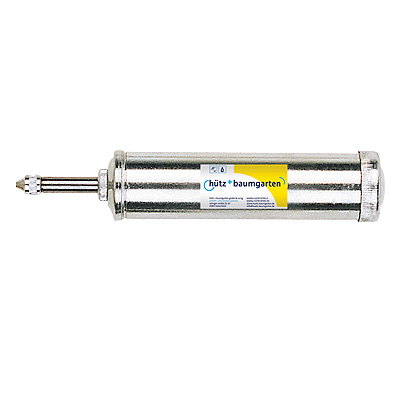

31	745 110	Kolbenstoßpresse zum Fetten des Kugellagers (mit Fett)
31a	370 994	Armaturenfett Silikon,Tube 100g
32		Bohrstangen Ø13 mm, für Fernheizanbohrgerät Art.-Nr. 270 aus Edelstahl
33		Sägekranzfräser aus HSS-Bi-Metall
34		Zentrierbohrer und Magnete mit Federn

Ersatzteile
Art.-Nr. 270

Art.-Nr. 270
Ersatzteile

Vergrößerung per Mausklick

	Best-Nr.	Beschreibung:
3	270 710	Dichtring-Viton, für Adapter DN 20
	270 711	Dichtring-Viton, für Adapter DN 25
	270 712	Dichtring-Viton, für Adapter DN 32
	270 713	Dichtring-Viton, für Adapter DN 40
	270 714	Dichtring-Viton, für Adapter DN 50
	270 715	Dichtring-Viton, für Adapter DN 65
	270 716	Dichtring-Viton, für Adapter DN 80
	270 717	Dichtring-Viton, für Adapter DN 100
4	270 802	O-Ring, für Adapter DN 20
	270 803	O-Ring, für Adapter DN 25
	270 804	O-Ring, für Adapter DN 32
	270 805	O-Ring, für Adapter DN 40
	270 806	O-Ring, für Adapter DN 50
	270 807	O-Ring, für Adapter DN 65
	270 808	O-Ring, für Adapter DN 80
	270 809	O-Ring, für Adapter DN 100
5	270 912	O-Ring, für Anbohrständer 2 x erforderlich
6	360 844	O-Ring 37 x 3 bis 140 °C, aus EP 2 x erforderlich
7	270 110	Buchse aus VA
8	270 012	Spannklaue mit Spannschrauben
9	270 030	Vorschubbuchse aus Messing
10	270 021	Unterteil aus Edelstahl ohne Dichtungen
11	270 015	Stützring 2 x erforderlich
12	270 014	Stopfbuchsverschraubung
13	270 140	Axiallager
14	260 150	Fettnippel
16	270 939	Bügel, lose
17	270 010	Spindel, lose
18	270 230	Kugelhahn 3/4“ (gilt für alle Adapter)
19	370 231	Ms-Doppelnippel 3/4" x 3/4" (gilt für alle Adapter)
20	270 231	Doppelnippel 1/2“, konisch dichtend (gilt für alle Adapter)
21	270 232	Red-Stück MS 3/4“ x 1/2“ (gilt für alle Adapter)
23	370 112	Sechskantstiftschlüssel 4 mm
24	119 595	Sechskantstiftschlüssel 5 mm
25	260 165	Hakenschlüssel 58 - 62, mit Zapfen
