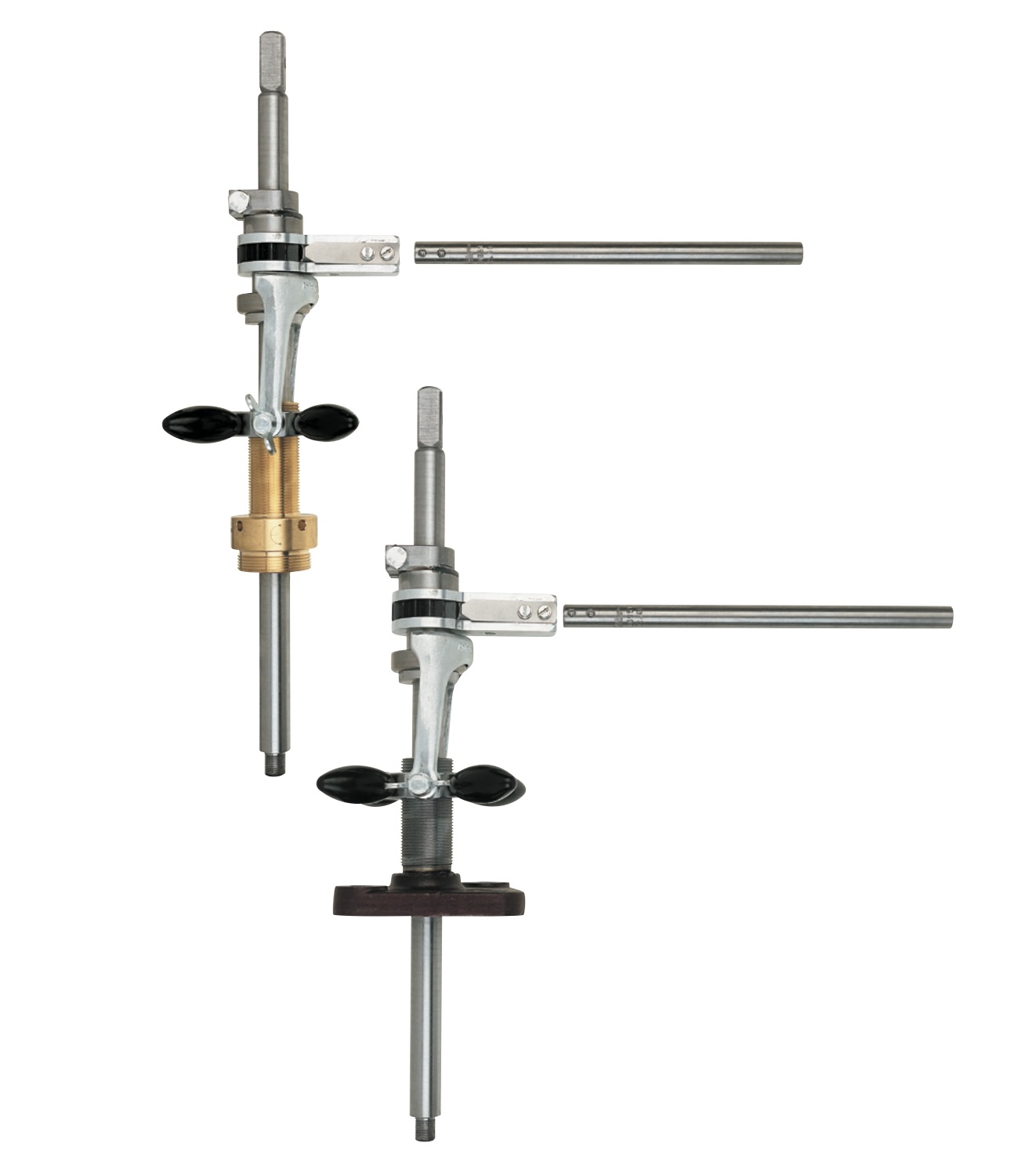

„Anbohr-Zwerg“
Art.-Nr. 80 und 80F

mit Gewindefuß (Art.-Nr. 80)

• zum Aufschrauben mit Rp 1 1/4“ I.-Gew. und G 2“ A.-Gew.
• einschl. Dichtungen bis 80 °C
• für Bohrungen 1“ – 3“
• für glatte Bohrstangen, Ø 25 mm und 20 mm A-VK.
• max. Arbeitsdruck = 8 bar
• für Hand- und Motorantrieb

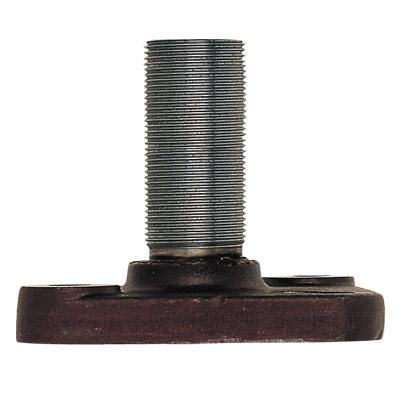

mit Fußflansch (Art.-Nr. 80F)

• mit Fußflansch zum Aufflanschen LK 110-160
• zusätzlich mit Rp 1 1/4“ I.-Gew. zum Aufschrauben
• einschl. Dichtungen bis 80°C
• für Bohrungen 1“ – 3“
• für glatte Bohrstangen, Ø 25 mm und 20 mm A-VK.
• max. Arbeitsdruck = 8 bar
• für Hand- und Motorantrieb



Produktbeschreibung:

Der „Anbohr-Zwerg“ dient zum Anbohren von Rohrleitungen bis zu einer Bohrdimension DN 80, in Verbindung mit dem Säulenständer (Best.-Nr.: 266150) bis zur Bohrdimension DN 150.

Bei Anbohrungen mit unserem PE-Anbohrsystem Art.-Nr.: 345 bis zu einem Fräser-Ø 123 mm (Abgang Ø 160 mm) auch ohne Säulenständer. Weiterhin zum Sperren von Rohrleitungen 1“ bis 2“ mit unserer Schleusensperrvorrichtung Art.-Nr.: 351.



Funktionsbeschreibung:

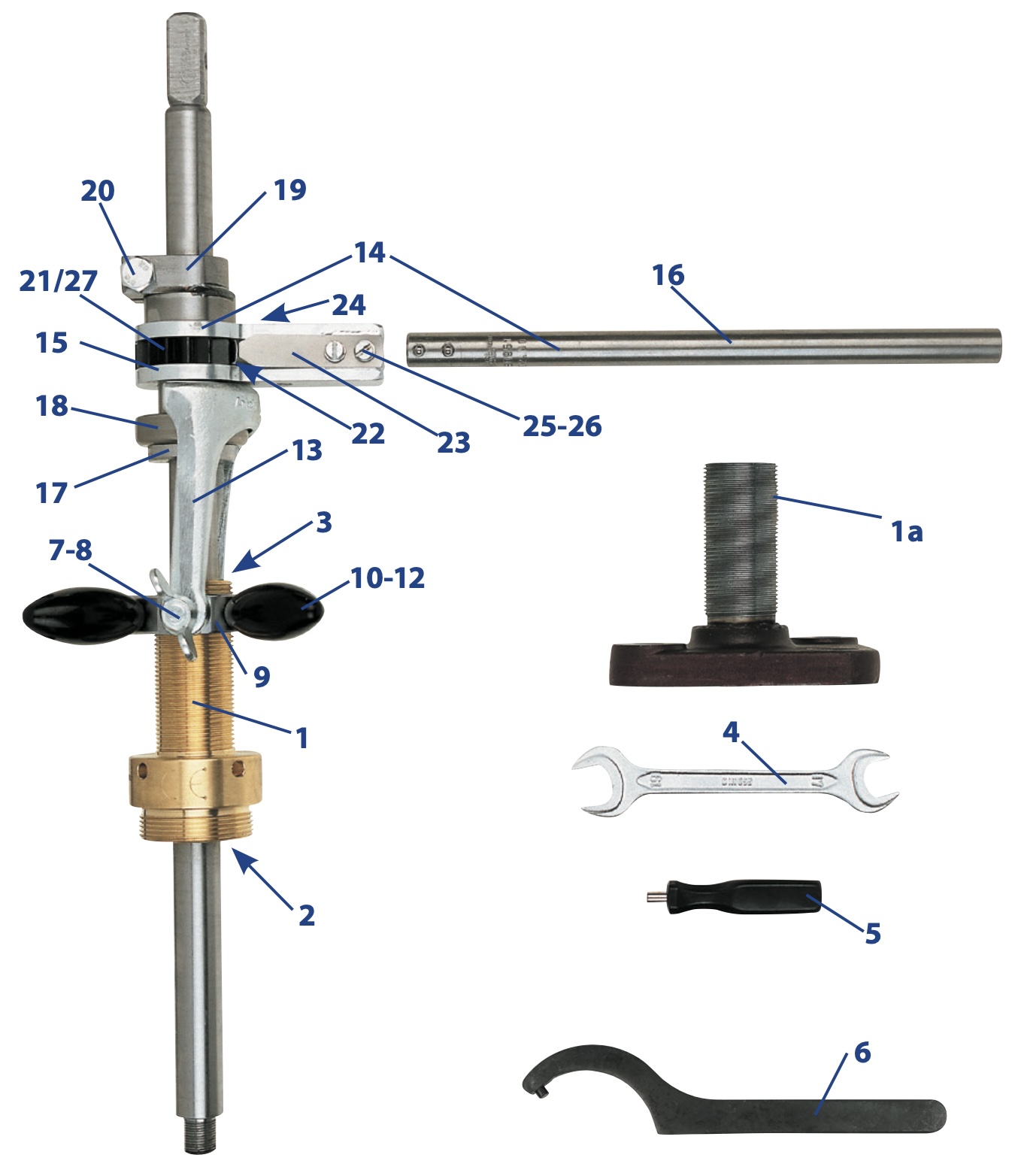

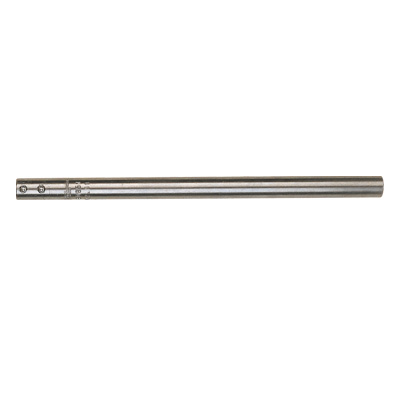

Die Befestigung des „Anbohr-Zwerg“ erfolgt durch Aufschrauben bzw. Aufflanschen des Gerätefußes. Die Bohrstange wird über die Spannklaue geklemmt.

Bei geklemmter Bohrstange wird über die Knarre oder über den Bohrstangenvierkant die Drehbewegung der Bohrstange erzeugt und über den Zustellring der Vorschub gegeben.

Download der Gebrauchsanleitung im PDF-Format:

=> Art.-Nr.: 080 000
