PE-Anbohrsystem FRIATEC bis Da 90 mm

für FRIALEN®-Stutzenarmatur (SA und SA-TL) und für FRIALEN®-Anbohrkugelhahn (AKHP und AKHP-TL)

Funktionsbeschreibung:

Die Spannaufnahme dient zur Aufnahme des Anbohrgerätes und stellt zum PE-Anschweißende eine dichte und kraftschlüssige Verbindung her.
Zwischen Spannaufnahme und Anbohrgerät wird das Spülstück geschraubt. Über das Spülstück wird vor der Anbohrung ein Prüfdruck aufgegeben und nach der Anbohrung, der Mediumdruck hinter dem geschlossenem Absperrorgan, entspannt.

Bei Anbohrungen unter Druck muss der Durchlass des Absperrorgans min. 2 mm größer sein als der schneidende Fräserdurchmesser.

Außerdem sollte vor dem Anbohren der Aufbau abgedrückt werden. Bei Gasleitungen empfehlen wir mit Stickstoff zu prüfen. Für Wasserleitungen empfehlen wir unsere Hand-Prüfpumpe UX 60 => (Best.-Nr. 786 100)

Download der Gebrauchsanleitung im PDF-Format:

=> Art.-Nr.: 345 000

Komponenten

Vergrößerung per Mausklick

	Best-Nr.	Beschreibung:
1	260 003	Anbohrständer „Perfekt“-3
2	123 001	Bohrstange, Ø 25 mm, 20 mm A-VK, mit G 3/8“ A-Gew., 720 mm lang
3	375 561	Anbohrknarre 20 mm I-Vierkant, 500 mm Hebelarm
4	345 062	Spannaufnahme, Ø 50 mm
	345 063	Spannaufnahme, Ø 63 mm
	345 090	Spannaufnahme, Ø 90 mm
5	316 316	Aufschraubstück mit Spülhahn, G 1 1/2“ A-Gew.
6	295 816	Stanzfräser, Ø 36 mm, für PE, Rp 3/8" I.Gew., 70 mm lang, s max.= 41 mm für SA + SA-TL mit Abgangsstutzen Da 50
	295 817	Stanzfräser, Ø 42 mm, für PE, Rp 3/8" I.Gew., 70 mm lang, s max.= 41 mm für AKHP + AKHP-TL der Dimension Da 63
	295 818	Stanzfräser, Ø 46 mm, für PE, Rp 3/8" I.Gew., 70 mm lang, s max.= 41 mm für SA + SA-TL mit Abgangsstutzen Da 63
	295 828	Lochfräser Ø 60 mm, Rp 3/8“ I-Gew., L = 90 mm, für max. PE-Rohr Da 450 SDR 11, s max.= 41 mm
7	295 600	Ausstoßgerät für PE-Fräser oder PE-Stanzfräser mit G3/8" Gewinde
8	370 997	Armaturenfett Silikon, Deckeldose 1 kg
8a	370 994	Armaturenfett Silikon,Tube 100g
1-7 + 9	345 200	PE-Anbohrsystem komplett im Transportkasten

Ersatzteile

Vergrößerung per Mausklick

	Best-Nr.	Beschreibung:
10	950 218	O-Ring 50 x 5 mm, für Spannaufnahme Ø 50 mm 2 x erforderlich
	345 806	O-Ring 63 x 6 mm, für Spannaufnahme Ø 63 mm 2 x erforderlich
	345 809	O-Ring 90 x 6 mm, für Spannaufnahme Ø 90 mm 2 x erforderlich
11	360 804	O-Ring 40 x 4, bis 80 °C
12	370 231	Ms-Doppelnippel 3/4" x 3/4"
13	370 230	Kugelhahn 3/4" I-Gew.
14	370 504	Handhebel Blau, für Kugelhahn 3/4"
15	370 505	Schraube zu Handhebel Blau, für Kugelhahn 3/4" + 1"
16	316 318	Schlauchtülle
17	260 013	Spannschraube M 10 2 x erforderlich
		„Perfekt“-3

Zubehör

Vergrößerung per Mausklick

	Best-Nr.	Beschreibung:	Abb.	Anzahl: hinzufügen

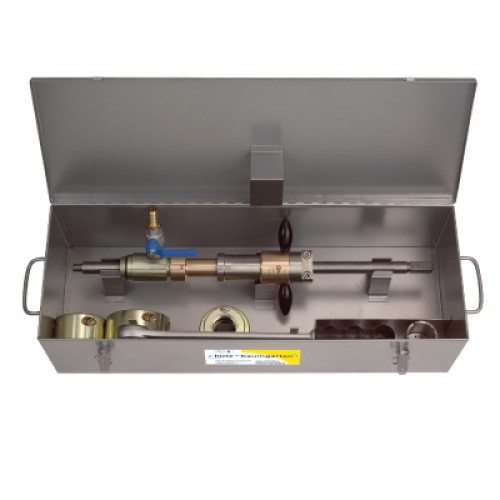

9	345 209	Transportkasten aus Stahlblech (ohne Inhalt) für Knarre, Fräser, Spannaufnahmen, Bohrstange Maße: 830 x 335 x 210 mm, max. Bohrstangenlänge 800 mm
