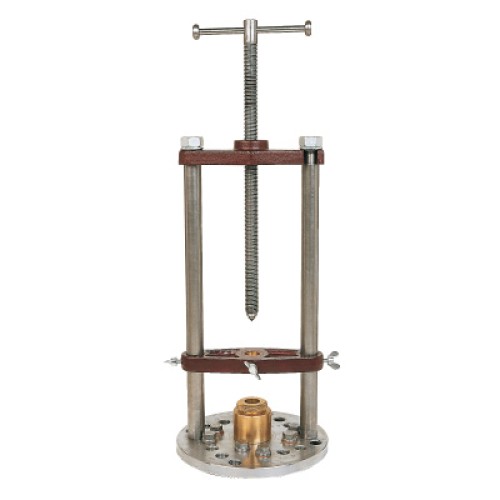

Säulen-Anbohrständer mit Fußflansch und verschraubbaren Lochkreisen
Art.-Nr. 119 SG, Größe 0

zum Aufflanschen gebohrt nach PN 10 und PN 16 einschl. Dichtungen bis 80 °C und Zubehör
für Bohrungen DN 40 bis DN 125
für glatte Bohrstangen, Ø 25 mm und 20 mm A-VK.
max. Arbeitsdruck = 8 bar
für Hand- und Motorantrieb

Funktionsbeschreibung:

Der Säulen-Anbohrständer wird mittels Fußflansch an der Absperrarmatur angeflanscht. Das Schneidwerkzeug ist an der Bohrstange befestigt. Der Druckluftmotor wird über die Säulen des Anbohrständers aufgeschoben, bis der Bohrstangenvierkant in dem Innenvierkant des Druckluftmotors einliegt. Der betätigte Motor treibt somit über die Bohrstange die Schneidwerkzeuge an. Der Anbohr-Vorschub wird von Hand über die Spindel zugestellt.

Download der Gebrauchsanleitung im PDF-Format:

=> Art.-Nr.: 110 000

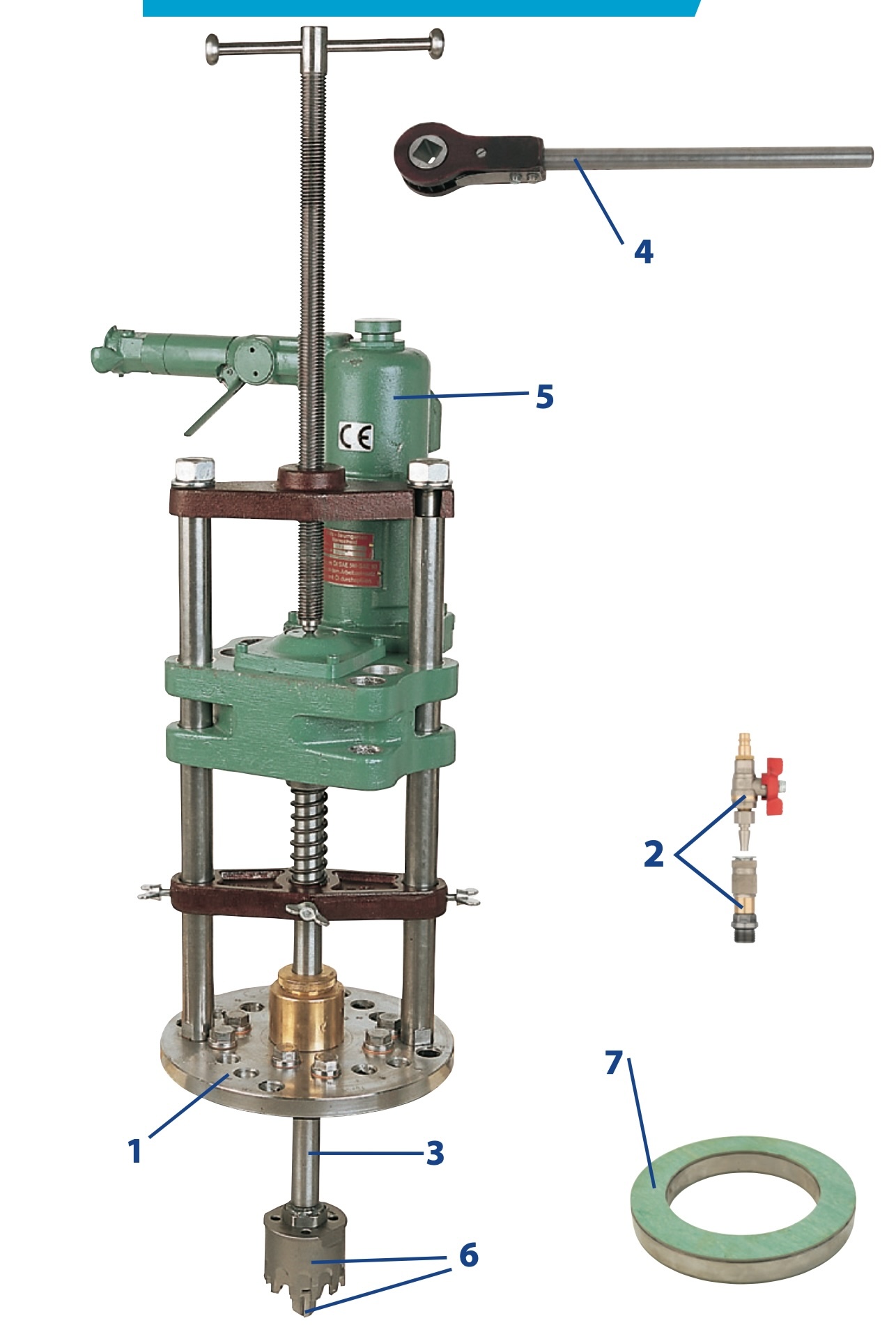

Komponenten
Art.-Nr. 119 SG, Größe 0

Art.-Nr. 119 SG, Größe 0

Vergrößerung per Mausklick

	Best-Nr.	Beschreibung:
1	110 000	Anbohrständer komplett, einschl. Zubehör, ohne Bohrstange, ohne Antrieb
2	123 066	Bohrstange, Ø 25 mm, 20 mm A-VK, mit Ww 3/4“ I-Gew., einschl. Doppelnippel 409 820 mit Ww 3/4“ A-Gew. x G 3/8“ A-Gew. + M 12 I-Gew. für Zentrierbohrer, 615 mm lang für Bohrungen DN 40
2	142 065	Bohrstange, Ø 25 mm, 20 mm A-VK, mit G 7/8“ A-Gew. x Ww 5/8“ I-Gew., 650 mm lang für Bohrungen DN 50 - DN 125
		Bohrstangen Ø25 mm, für „Anbohr-Zwerg“, „Perfekt“-2 + „Perfekt“-3, „Säulen-Anbohrständer“
3	320 560	Anbohrknarre 20 mm I-Vierkant, 500 mm Hebelarm
		Anbohr-Knarren mit offenem Zahnkranz
4	127 900	Druckluftmotor 20U/min. (belastet), mit 20 mm + 28 mm Innenvierkant
		Druckluftmotor für Säulen-Anbohrständer für Art.-Nr. 119 SG Größe 0 und Größe 25, 119/2 und 119/FH
5		Schneidwerkzeuge
6		Distanz-Dichtringe

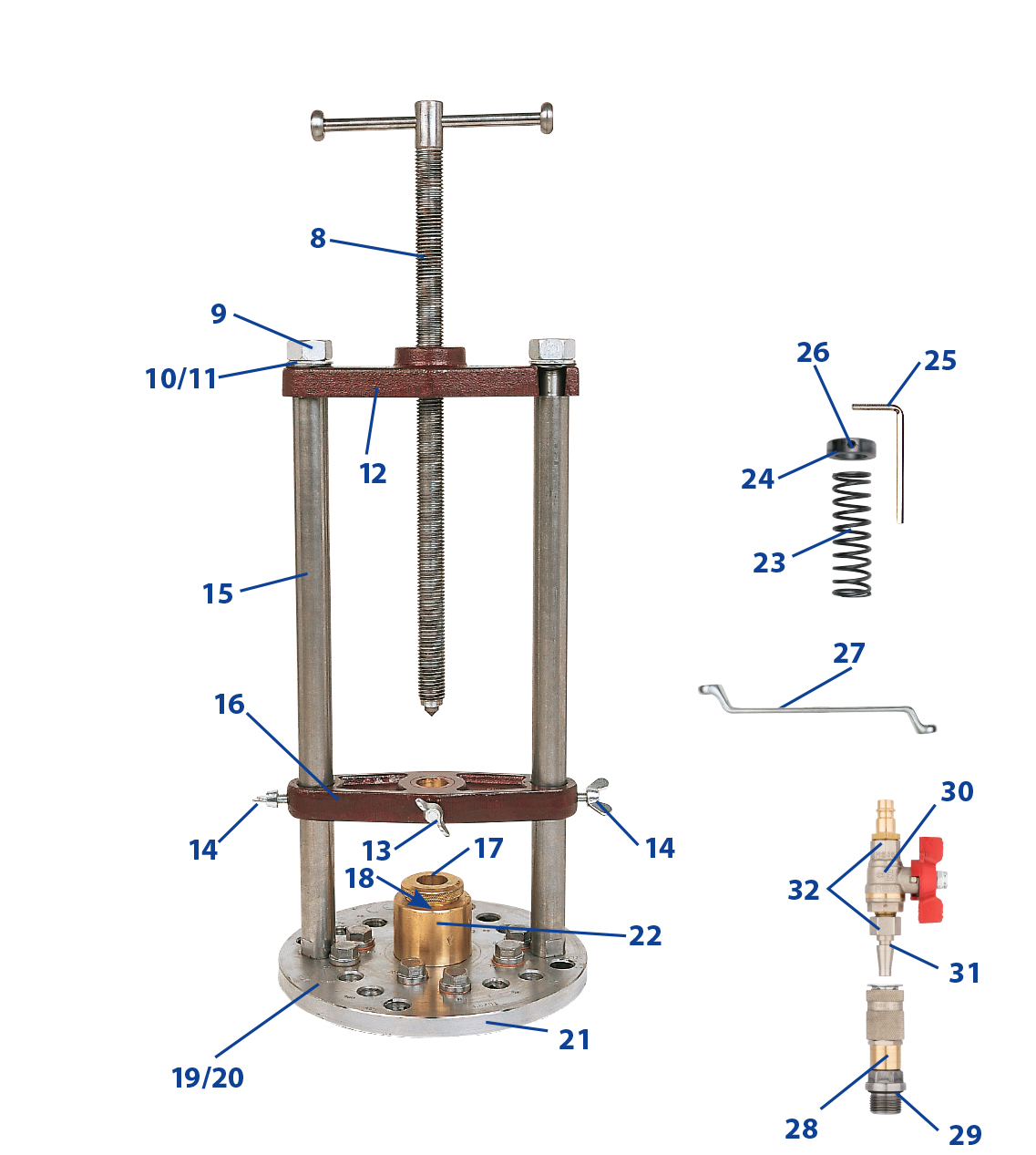

Ersatzteile
Art.-Nr. 119 SG, Größe 0

Art.-Nr. 119 SG, Größe 0
Ersatzteile

Vergrößerung per Mausklick

	Best-Nr.	Beschreibung:
7	110 010	Gewindespindel, komplett
8	110 921	Mutter Ww 3/4“
9	119 853	Unterlegscheibe
10	110 922	Federscheibe
11	110 040	Druckbrücke
12	110 061	Flügelschraube M 8 x 25
13	110 062	Flügelschraube M 8 x 16
14	110 050	Säule
15	110 060	Zwischenbrücke, komplett
16	119 014	Stopfbuchsverschraubung Ø 25 mm
17	355 061	Dichtmanschette
18	266 152	Dichtschraube M 20 x 1,5
19	266 153	Kupfer-Dichtung für M 20 x 1,5
20	110 090	Fußflansch, komplett mit Dichtschrauben und Stopfbuchssockel
21	110 092	Stopfbuchssockel, lose
22	119 166	Gegenfeder Ø 25 mm
23	119 167	Stellring Ø 25 mm
24	370 112	Sechskantstiftschlüssel 4 mm
25	360 135	Gewindestift M 8 x 8, DIN 915
26	119 593	Doppelringschlüssel SW 19 x 22

Zubehör
Art.-Nr. 119 SG, Größe 0

Art.-Nr. 119 SG, Größe 0
Zubehör

Vergrößerung per Mausklick

	Best-Nr.	Beschreibung:

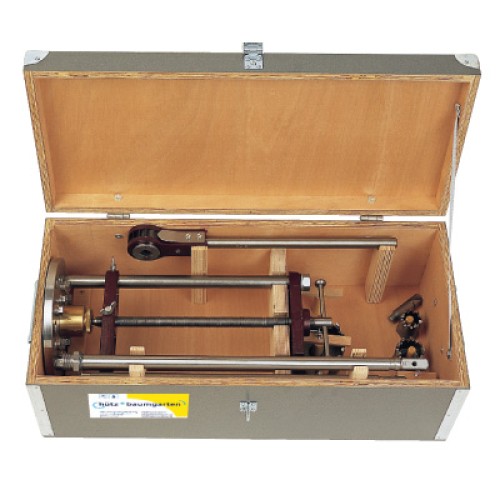

	110 990	Transportkasten aus Holz (ohne Inhalt) für Anbohrständer, Fräser, Bohrstangen und Knarren Maße: 840 x 410 x 320 mm (max. Bohrstangenlänge = 765 mm)
o.Abb.	127 990	Transportkasten aus Holz (ohne Inhalt), für Druckluftmotor 127 900 und Ölbehälter (1 Liter); Maße: 440 x 350 x 405 mm

hütz+baumgarten Anbohr- und Absperrsysteme – Beständigkeit durch Fortschritt seit 1891
