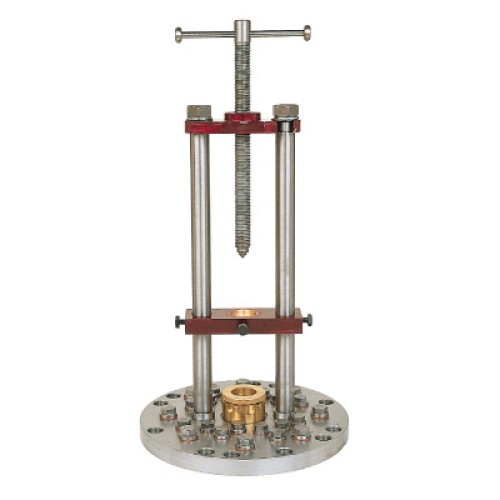

Säulen-Anbohrständer mit Fußflansch und verschraubbaren Lochkreisen
Art.-Nr. 119 SG, Größe 25

zum Aufflanschen gebohrt nach PN 10 und 16
einschl. Dichtungen bis 80° C und Zubehör
für Bohrungen DN 50 bis DN 200
für glatte Bohrstangen, Ø 40 mm und 28 mm A-VK.
max. Arbeitsdruck = 6 bar
für Hand- und Motorantrieb

Funktionsbeschreibung:

Der Säulen-Anbohrständer wird mittels Fußflansch an der Absperrarmatur angeflanscht. Das Schneidwerkzeug ist an der Bohrstange befestigt. Der Druckluftmotor wird über die Säulen des Anbohrständers aufgeschoben, bis der Bohrstangenvierkant in dem Innenvierkant des Druckluftmotors einliegt.
Der betätigte Motor treibt somit über die Bohrstange die Schneidwerkzeuge an. Der Anbohr-Vorschub wird von Hand über die Spindel zugestellt.

Download der Gebrauchsanleitung im PDF-Format:

=> Art.-Nr.: 119 425

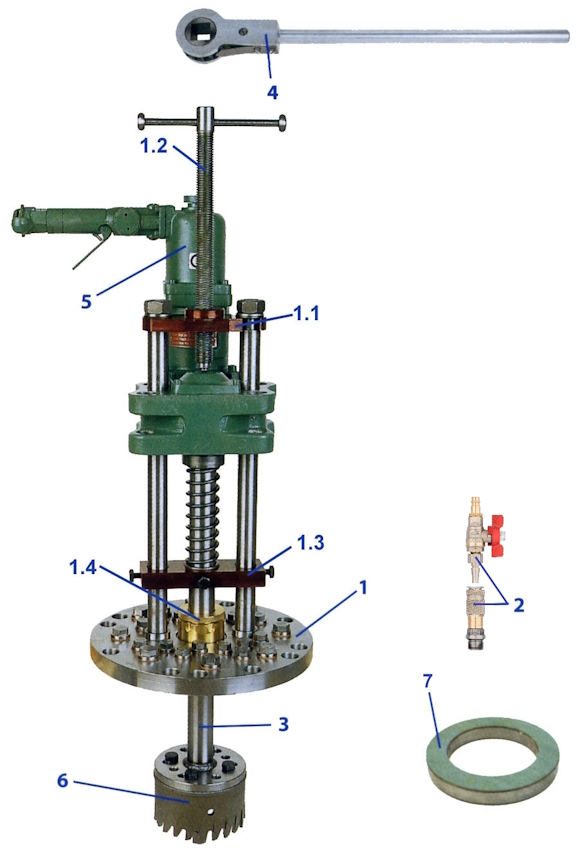

Komponenten
Art.-Nr. 119 SG, Größe 25

Art.-Nr. 119 SG, Größe 25

Vergrößerung per Mausklick

	Best-Nr.	Beschreibung:
1	119 425	Anbohrständer Größe 25, DIN PN 10+16, DN 50-200, einschl. Zubehör-Werkzeug ohne Bohrstange, ohne Antriebe
2	143 608	Bohrstange, Ø 40 mm, 28 mm A-VK, mit G 7/8“ A-Gew. x Ww 5/8“ I-Gew., 720 mm lang für Bohrungen DN 50 - DN 125
2	143 702	Bohrstange Ø 40 mm, 28 mm A-VK, mit Flansch Ø 140 mm x Innenkonus, 820 mm lang für Bohrungen DN 150 - DN 200
		Bohrstangen Ø40 mm, für Säulen-Anbohrständer Art.-Nr. 119 SP + 119 SG Größe 25
3	120 580	Anbohrknarre, 28 mm I-Vierkant, 550 mm Hebelarm
		Anbohr-Knarren mit offenem Zahnkranz
4	127 900	Druckluftmotor 20U/min. (belastet), mit 20 mm + 28 mm Innenvierkant
		Druckluftmotor für Säulen-Anbohrständer für Art.-Nr. 119 SG Größe 0 und Größe 25, 119/2 und 119/FH
5		Schneidwerkzeuge
6		Distanz-Dichtringe

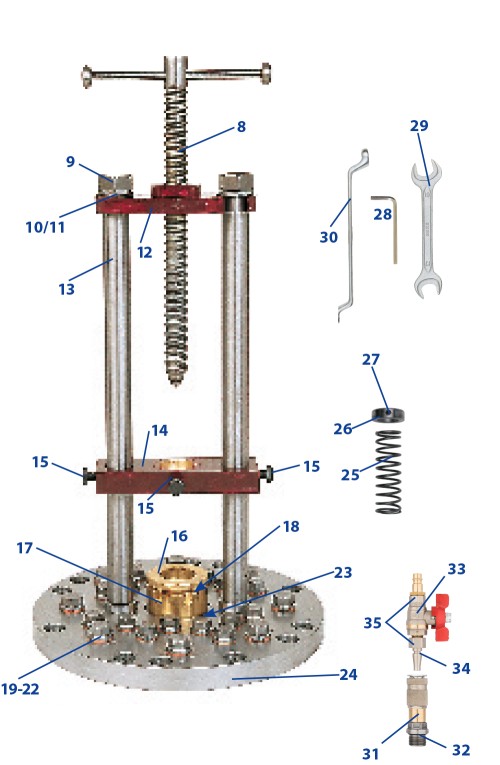

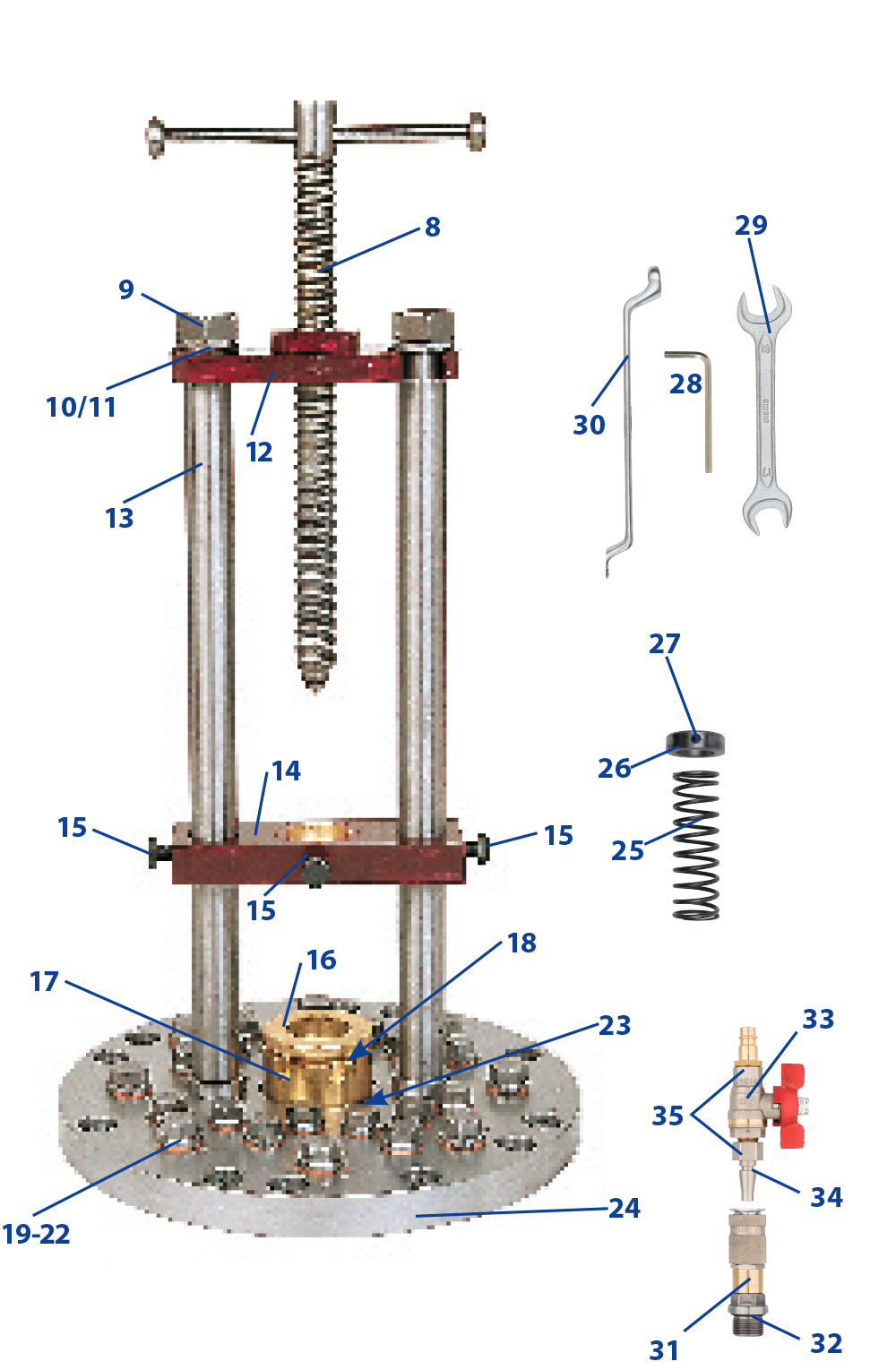

Ersatzteile
Art.-Nr. 119 SG, Größe 25

Art.-Nr. 119 SG, Größe 25
Ersatzteile

Vergrößerung per Mausklick

	Best-Nr.	Beschreibung:
7	119 530	Gewindespindel, komplett
8	119 521	Mutter Ww 7/8“
9	119 523	Unterlegscheibe
10	119 522	Federscheibe
11	119 540	Druckbrücke
12	119 520	Säule
13	119 560	Führungsbrücke, komplett
14	119 565	Sechskantschraube M 10 x 20
15	119 514	Stopfbuchsverschraubung
16	119 516	Stopfbuchssockel
17	119 513	Dichtmanschette
18	266 152	Dichtschraube M 20 x 1,5 (16 x erforderlich)
19	266 153	Kupfer-Dichtung für M 20 x 1,5 (16 x erforderlich)
20	266 252	Dichtschraube M 24 x 1,5 (8 x erforderlich)
21	266 253	Kupfer-Dichtring für M 24 x 1,5 (8 x erforderlich)
22	119 511	Bleiring
23	119 503	Fußflansch, lose mit Dichtschrauben, ohne Stopfbüchse Größe 25
24	119 566	Gegenfeder Ø 40 mm
25	119 567	Stellring Ø 40 mm
26	119 568	Gewindestift M10 x 16, DIN 915
27	119 595	Sechskantstiftschlüssel 5 mm
28	080 995	Maulschlüssel SW 17 x 19
29	119 593	Doppelringschlüssel SW 19 x 22

Zubehör
Art.-Nr. 119 SG, Größe 25

Art.-Nr. 119 SG, Größe 25
Zubehör

Vergrößerung per Mausklick

	Best-Nr.	Beschreibung:

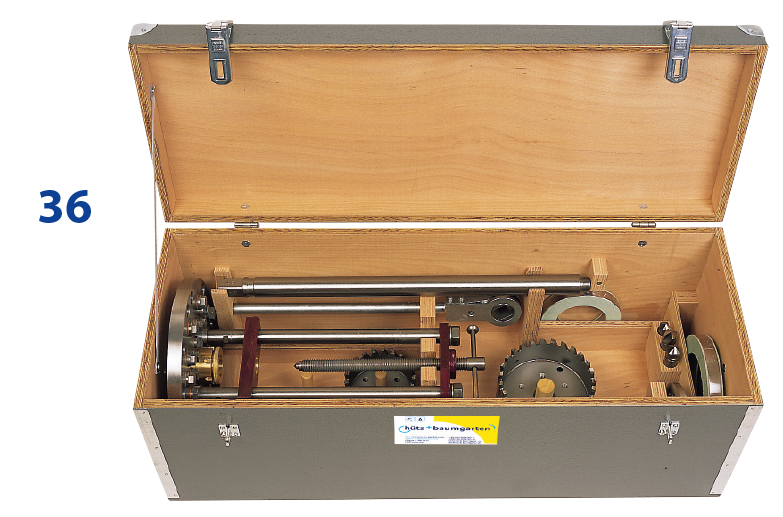

30	119 613	Transportkasten aus Holz (ohne Inhalt) für Anbohrständer, Fräser, Bohrstangen und Knarren; Maße: 1110 x 420 x 420 mm (max. Bohrstangenlänge = 1020 mm)
o.Abb.	127 990	Transportkasten aus Holz (ohne Inhalt), für Druckluftmotor 127 900 und Ölbehälter (1 Liter); Maße: 440 x 350 x 405 mm

hütz+baumgarten Anbohr- und Absperrsysteme – Beständigkeit durch Fortschritt seit 1891
