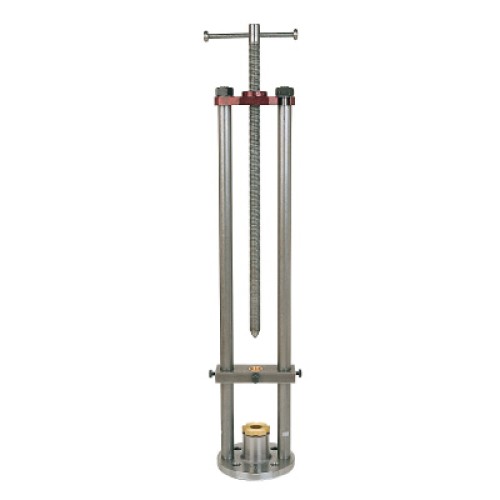

Fernwärme-Säulen-Anbohrständer
für Bohrungen DN 25 - 150
Art.-Nr. 119/FH

  • mit Fußflansch DN 50 gebohrt nach PN 10 – 40
    und 1¼“ I-Gew. zum Aufschrauben
    einschl. Dichtungen bis 160 °C und Zubehör
  • für Bohrungen 1“ bis 2“ zum Aufschrauben
  • für Bohrungen DN 50 bis DN 150 zum Aufflanschen
  • für glatte Bohrstangen, Ø 25 mm und 20 mm A-VK
  • max. Arbeitsdruck = 20 bar
  • max. Temperatur = 160 °C
  • für Hand- und Motorantrieb

Funktionsbeschreibung:

Der Anbohrständer wird mittels Fußflansch DN 50 und ggf. einem Anbohrdom mit der Schleuse und der anzubohrenden Rohrleitung verbunden.
Die Bohrstange wird in der Stopfbuchse abgedichtet. Mit dem Antrieb werden die Bohrstange und hierüber das Schneidwerkzeug angetrieben. Der Vorschub wird über die Vorschubspindel gegeben.
Die Führungsbrücke führt die Bohrstange. Über die Säulen und die Druckbrücke werden die auftretenden Kräfte aufgenommen.
Nach der Anbohrung wird die Bohrstange gegen den Druck über die Spindel kontrolliert bis hinter den Schließweg der Schleuse zurückgeführt.
Zur Vibrationsminimierung und damit sich der Fräser nicht ins Material zieht, wird eine vorgespannte Feder mit Stellring an der Bohrstange fixiert.

Download:

Gebrauchsanleitung

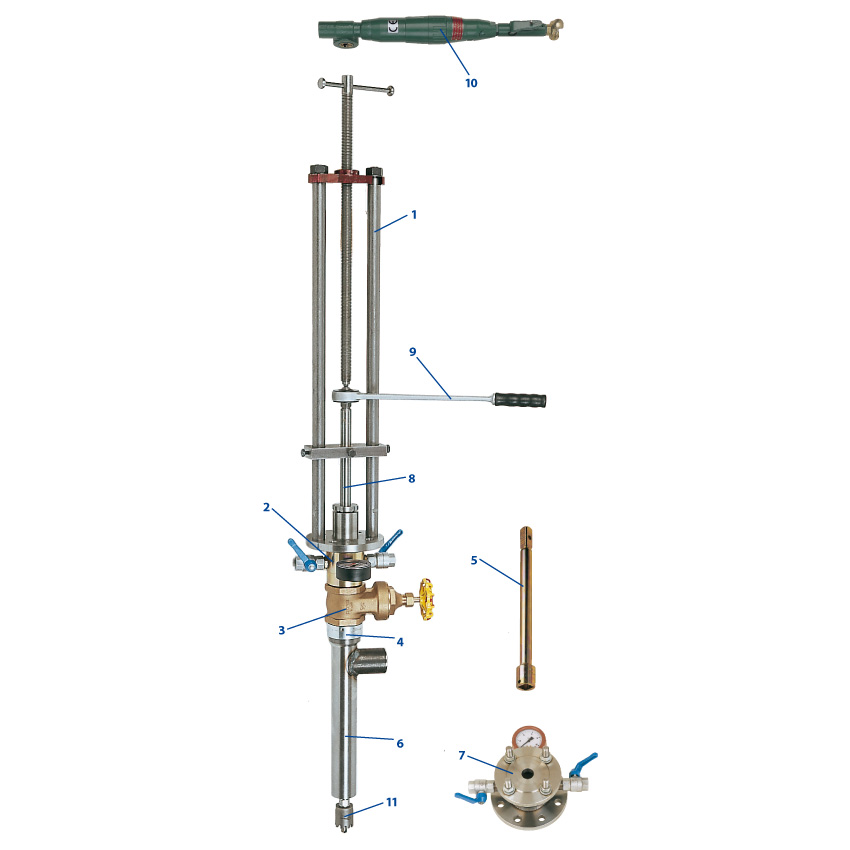

Bild Beschreibung Best-Nr. Anzahl
1 Anbohrständer komplett, einschl. Zubehör, ohne Bohrstange, ohne Antrieb 119 207
2 Anbohrdom 2½“ mit Manometer und 2 x Kugelhahn zum Anbohren von T-Stücken bis 2“ 360 002
3 Muffenschieber 2½“ 360 010
4 Adapter für 1“ T-Stück 360 519
Adapter für 1½“ T-Stück 360 520
Adapter für 2“ T-Stück 360 521
5 Stopfenstange mit 18 mm I-VK 360 118
6 Anbohr-T-Stück 1“ x 1“ Abgang (einschl. Stopfen m. O-Ring) 951 014
Anbohr-T-Stück 1½“ x 1¼“ Abgang (einschl. Stopfen m. O-Ring) 951 015
Anbohr-T-Stück 1½“ x 1½“ Abgang (einschl. Stopfen m. O-Ring) 951 016
Anbohr-T-Stück 2“ x 2“ Abgang (einschl. Stopfen m. O-Ring) 951 018
7 Anbohrdom mit Manometer und 2 x Kugelhahn ¾“ gebohrt nach PN 10-16 DN 50 auf DN 50 für Bohrungen DN 50 119 301
DN 50 auf DN 65 für Bohrungen DN 65 119 302
DN 50 auf DN 80 für Bohrungen DN 80 119 303
DN 50 auf DN 100 für Bohrungen DN 100 119 304
DN 50 auf DN 125 für Bohrungen DN 125 119 305
DN 50 auf DN 150 für Bohrungen DN 150 119 306
8 Bohrstange für 1“ bis 2“, 865 mm lang einschließlich Doppelnippel, 123 087
mit Ww ¾“ A-Gew. x G ⅜“ A-Gew. + M 12 I-Gew. für Zentrierbohrer
8 Bohrstange für DN 50 bis DN 150, 800 mm lang, 142 080
mit G ⅝“ A-Gew. x Ww ⅝“ I-Gew.
9 Knarre 320 560 20 mm I-VK, 500 mm Hebelarm und andere 320 560

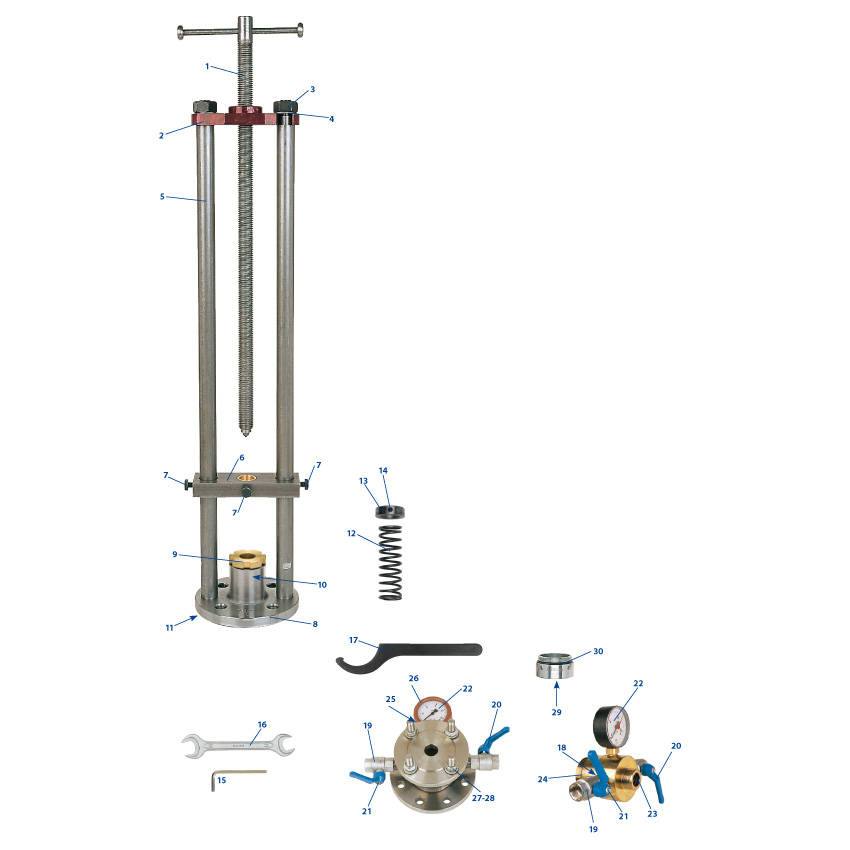

Ersatzteile Art.-Nr. 119/FH

Bild Beschreibung Best-Nr. Anzahl
1 Gewindespindel, komplett 119 215
2 Druckbrücke 119 540
3 Mutter Ww ⅞“ 119 521
4 Federscheibe 119 522
5 Säule 119 150
6 Führungsbrücke, komplett 119 206
7 Sechskantschraube M 10 x 20 119 565
8 Fußflansch mit Stopfbuchssockel 119 310
9 Stopfbuchsverschraubung 119 124
10 Glasfilament-Strick, 3-lagig 119 212
11 Dichtring HD für 1¼“ I-Gew. 119 111
11a Verschußstopfen ¼“ 119 311

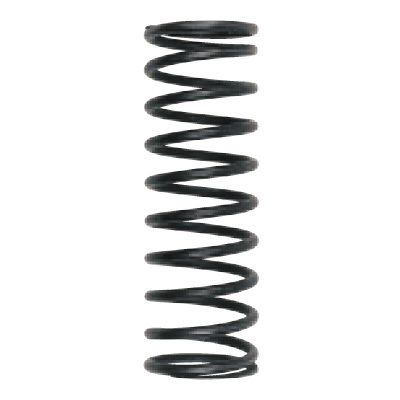

12 Gegenfeder Ø 25 mm 119 166
13 Stellring Ø 25 mm 119 167
14 Gewindestift 360 135
15 Sechskantstiftschlüssel 4 mm 370 112
16 Maulschlüssel SW 17 x 19 080 995
17 Hakenschlüssel 58 - 62, mit Nase 260 162
18 MS-Doppelnippel ¾“ 370 231
19 Kugelhahn ¾“, komplett 370 230
20 Handhebel, lose 370 504
21 Schraube für Handhebel 370 505
22 Manometer, 0 bis 25 bar 119 309
23 O-Ring bis 140 °C 360 842
24 O-Ring bis 140 °C 360 846
25 Red.-Stück ½“ x ¼“ 784 904
26 Schutzkappe 781 009
27 Mutter M 16 119 235
28 Unterlegscheibe 119 236
29 O-Ring bis 140 °C, bei 360 519 360 844
O-Ring bis 140 °C, bei 360 520 360 845
O-Ring bis 140 °C, bei 360 521 360 846
30 O-Ring bis 140 °C, gilt für alle Adapter 360 846

Zubehör Art.-Nr. 119/FH

Bild Beschreibung Best-Nr. Anzahl

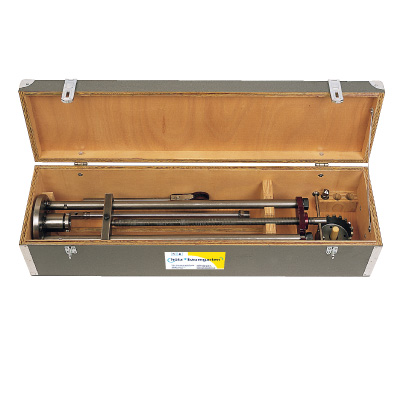

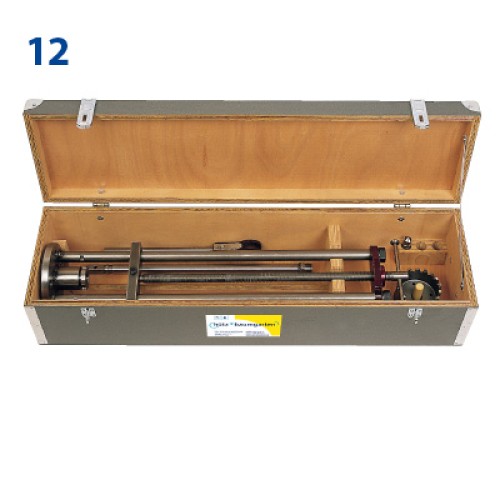

12 Transportkasten aus Holz, für Anbohrständer, Bohrstangen, Lochfräser und Knarre (ohne Inhalt) Maße: 1140 x 320 x 235 mm (max. Bohrstangenlänge = 1065 mm) 119 995

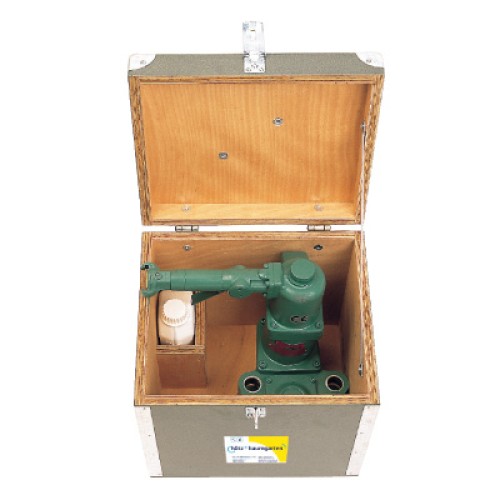

  Transportkasten aus Holz (ohne Inhalt) für Druckluftmotor und Ölbehälter (1 Liter) Maße: 440 x 350 x 405 mm (ohne Abb.) 127 990
