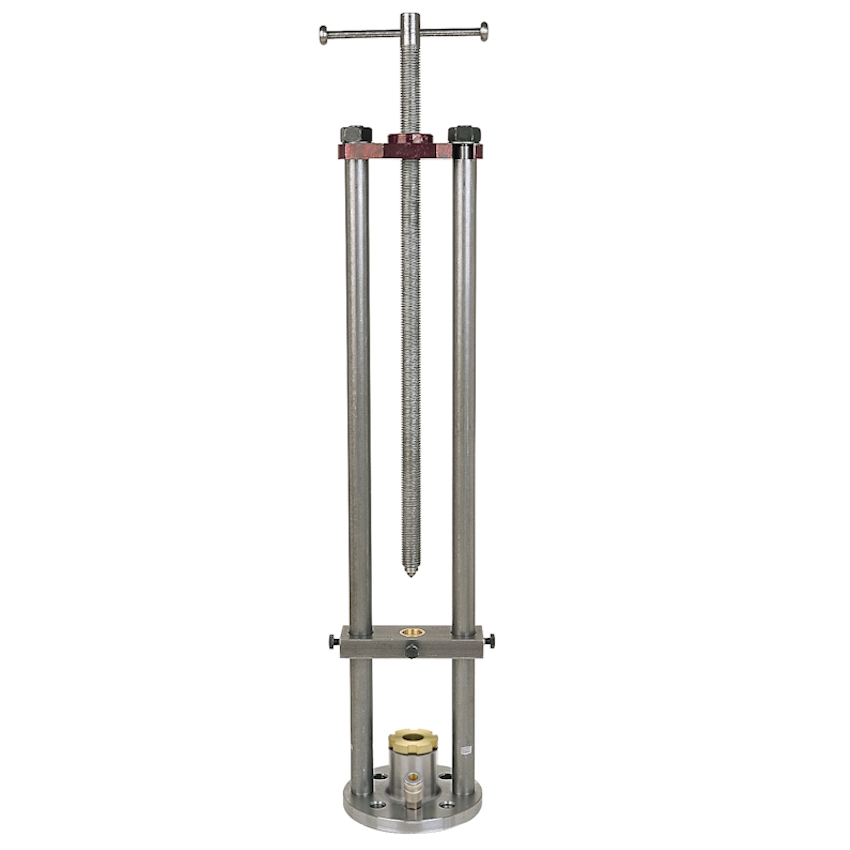

Hochdruck-Säulen-Anbohrständer für Bohrungen DN 25 - 150
Art.-Nr. 119/2

mit Fußflansch DN 50 gebohrt nach PN 10 – 40 und 1 1/4“ I-Gew. zum Aufschrauben einschl. Dichtungen bis 80° C und Zubehör
für Bohrungen 1“ - 2“ zum Aufschrauben
für Bohrungen DN 50 (Fußflansch)
mit Zwischenflansch für Bohrungen bis DN 150
für glatte Bohrstangen, Ø 25 mm und 20 mm A-VK.
max. Arbeitsdruck = 20 bar
für Hand- und Motorantrieb

Funktionsbeschreibung:

Der Anbohrständer wird mittels Fußflansch DN 50 und ggf. einem Zwischenflansch mit der Schleuse und der anzubohrenden Rohrleitung verbunden. Die Bohrstange wird in der Stopfbuchse abgedichtet. Mit dem Antrieb werden die Bohrstange und hierüber das Schneidwerkzeug angetrieben. Der Vorschub wird über die Vorschubspindel gegeben. Die Führungsbrücke führt die Bohrstange. Über die Säulen und die Druckbrücke werden die auftretenden Kräfte aufgenommen.
Nach der Anbohrung wird die Bohrstange gegen den Druck über die Spindel kontrolliert bis hinter den Schließweg der Schleuse zurückgeführt. Zur Vibrationsminimierung und damit sich der Fräser
nicht ins Material zieht, wird eine vorgespannte Feder mit Stellring an der Bohrstange fixiert.

Download der Gebrauchsanleitung im PDF-Format:

=> Art.-Nr.: 119 200

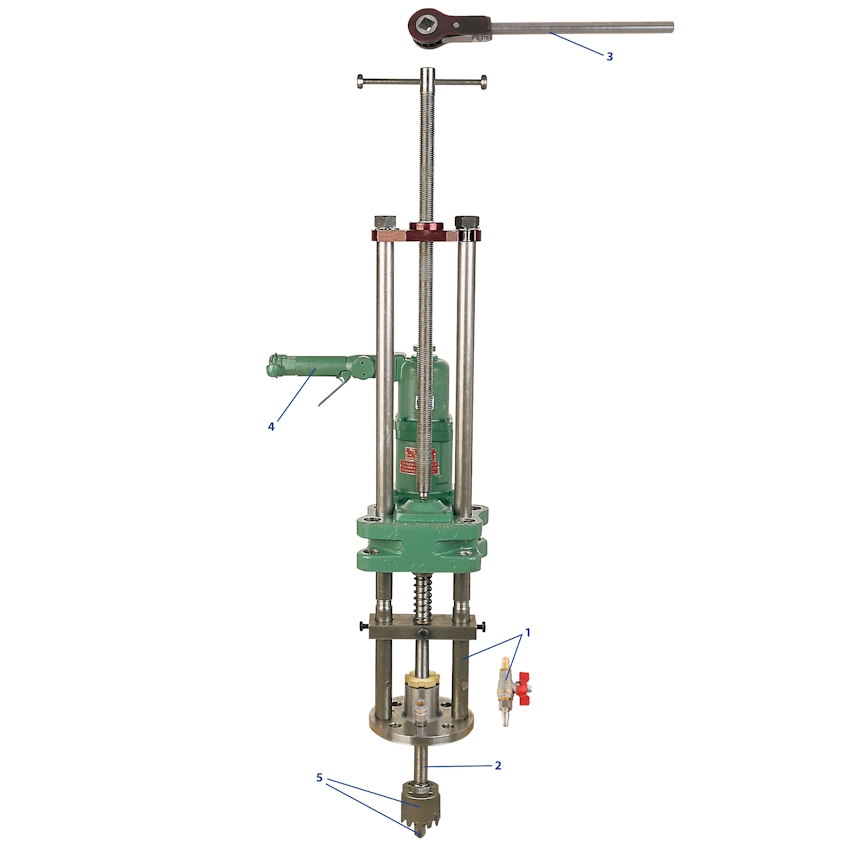

Komponenten

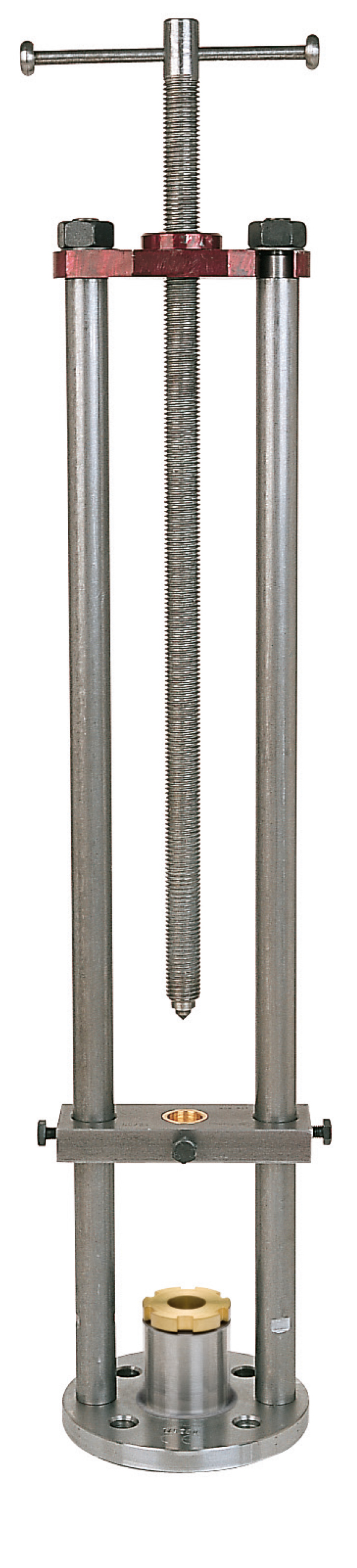

Art.-Nr. 119/2

Art.-Nr. 119/2

Vergrößerung per Mausklick

	Best-Nr.	Beschreibung:
1	119 200	Anbohrständer komplett einschl. Zubehör, ohne Bohrstange, ohne Antrieb
2	123 002	Bohrstange, Ø 25 mm, 20 mm A-VK, mit Ww 3/4“ I-Gew., einschl. Doppelnippel 409 820 mit Ww 3/4“ A-Gew. x G 3/8“ A-Gew. + M 12 I-Gew. für Zentrierbohrer, 735 mm lang für Bohrungen DN 25 - DN 50
2	142 080	Bohrstange, Ø 25 mm, 20 mm A-VK, mit G 7/8“ A-Gew. x Ww 5/8“ I-Gew., 800 mm lang für Bohrungen DN 50 - DN 150
		Bohrstangen Ø25 mm, für „Anbohr-Zwerg“, „Perfekt“-2 + „Perfekt“-3, „Säulen-Anbohrständer“

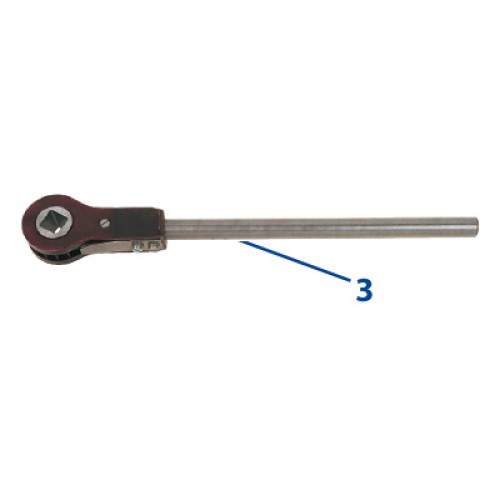

3	320 560	Anbohrknarre 20 mm I-Vierkant, 500 mm Hebelarm
3		Anbohr-Knarren mit offenem Zahnkranz
o.Abb.	230 902	Druckluftmotor 22 U/min. (belastet), mit 20 mm Innenvierkant
o.Abb.		Druckluftmotor für Anbohrständer Art.-Nr. 80, 80/F, 119, 260/1, 260/2, 260/3, 260/4, 270, 309
4	127 900	Druckluftmotor 20U/min. (belastet), mit 20 mm + 28 mm Innenvierkant
4		Druckluftmotor für Säulen-Anbohrständer für Art.-Nr. 119 SG Größe 0 und Größe 25, 119/2 und 119/FH
5		Schneidwerkzeuge

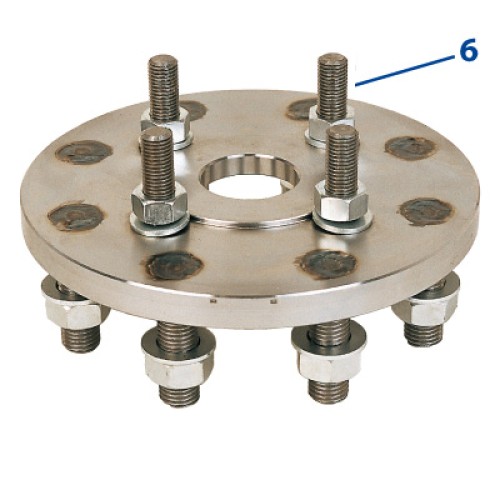

6	119 221	Zwischenflansch DN 50 auf DN 65, PN 10 + 16
	119 222	Zwischenflansch DN 50 auf DN 65, PN 25 + 40
	119 223	Zwischenflansch DN 50 auf DN 80, PN 10
	119 224	Zwischenflansch DN 50 auf DN 80, PN 16 + 25 + 40
	119 225	Zwischenflansch DN 50 auf DN 100, PN 10 + 16
	119 226	Zwischenflansch DN 50 auf DN 100, PN 25 + 40
	119 227	Zwischenflansch DN 50 auf DN 125, PN 10 + 16
	119 228	Zwischenflansch DN 50 auf DN 125, PN 25 + 40
	119 229	Zwischenflansch DN 50 auf DN 150, PN 10 + 16
	119 230	Zwischenflansch DN 50 auf DN 150, PN 25 + 40

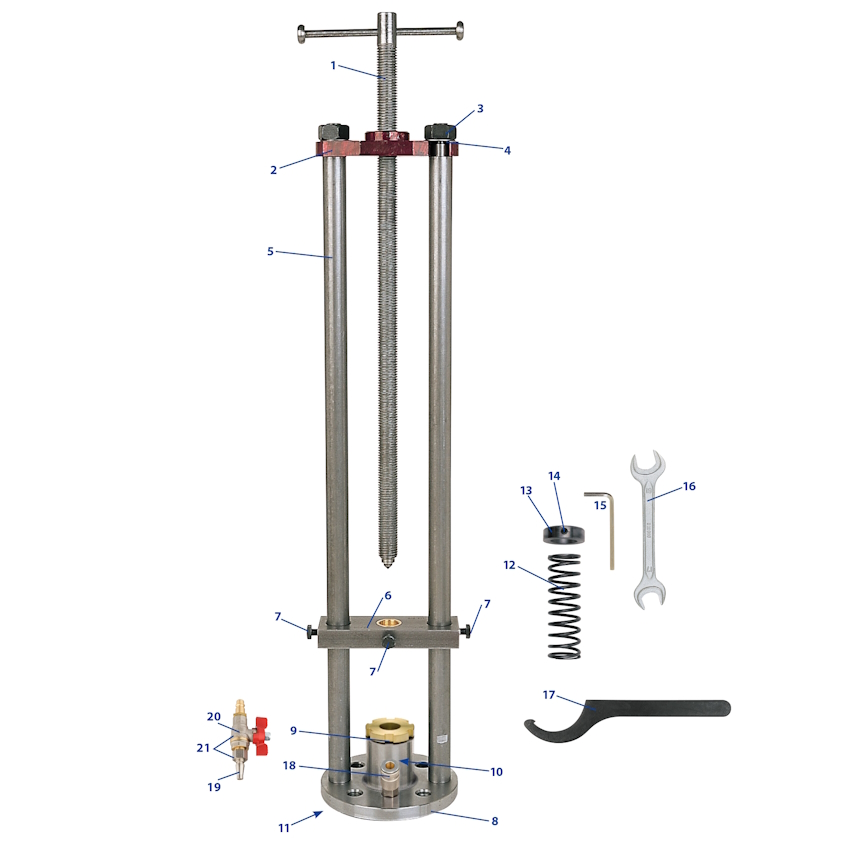

Ersatzteile
Art.-Nr. 119/2

Art.-Nr. 119/2
Ersatzteile

Vergrößerung per Mausklick

	Best-Nr.	Beschreibung:
1	119 215	Gewindespindel, komplett
2	119 540	Druckbrücke
3	119 521	Mutter Ww 7/8“
4	119 522	Federscheibe
5	119 150	Säule
6	119 206	Führungsbrücke, komplett
7	119 565	Sechskantschraube M 10 x 20
8	119 310	Fußflansch mit Stopfbuchssockel
9	119 124	Stopfbuchsverschraubung
10	119 211	Stopfbuchspackung
11	119 111	Dichtring HD, für 1 1/4“ I-Gew.
12	119 166	Gegenfeder Ø 25 mm
13	119 167	Stellring Ø 25 mm
14	360 135	Gewindestift M 8 x 8, DIN 915
15	370 112	Sechskantstiftschlüssel 4 mm
16	080 995	Maulschlüssel SW 17 x 19
17	260 162	Hakenschlüssel 58 - 62, mit Nase

Zubehör
Art.-Nr. 119/2

Art.-Nr. 119/2
Zubehör

Vergrößerung per Mausklick

	Best-Nr.	Beschreibung:

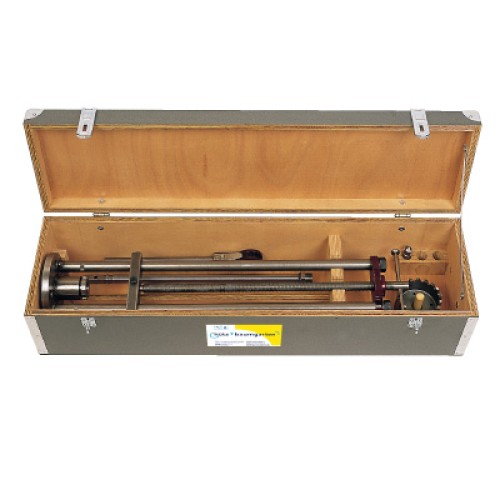

18	119 995	Transportkasten aus Holz, für Anbohrständer, Bohrstangen, Lochfräser und Knarre (ohne Inhalt) Maße: 1140 x 320 x 235 mm (max. Bohrstangenlänge = 1065 mm)
o.Abb.	119 996	Transportkasten aus Holz für vier Zwischenflansche DN 65 – DN 150 (ohne Inhalt) Maße: 740 x 370 x 350 mm (ohne Abb.)
o.Abb.	127 990	Transportkasten aus Holz (ohne Inhalt), für Druckluftmotor 127 900 und Ölbehälter (1 Liter); Maße: 440 x 350 x 405 mm

hütz+baumgarten Anbohr- und Absperrsysteme – Beständigkeit durch Fortschritt seit 1891
