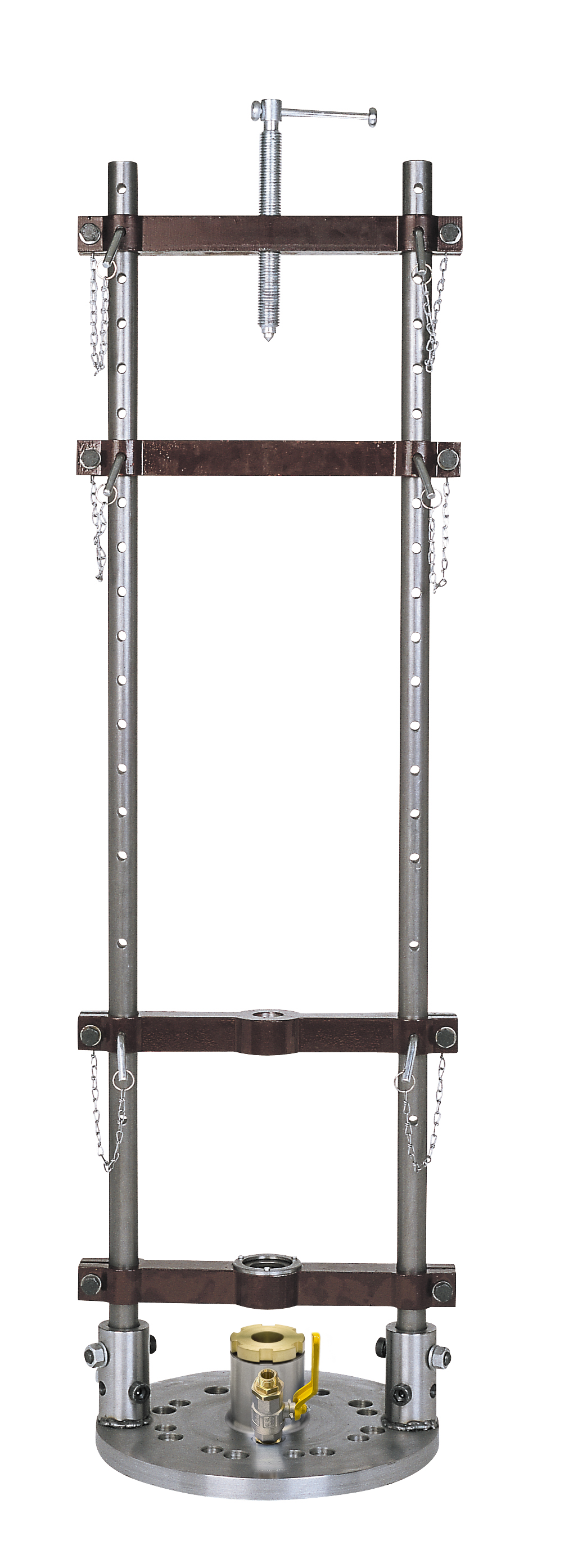

Hochdruck-Säulen-Anbohrständer für Bohrungen DN 150 - 300
Art.-Nr. 119/3

mit Fußflansch DN 150 gebohrt nach PN 10 – 40
einschl. Dichtungen bis 80° C und Zubehör
für Bohrungen DN 150
mit Zwischenflansch für Bohrungen bis DN 300
für glatte Bohrstangen mit Abdrehung, Ø 40 mm und 28 mm A-VK.
max. Arbeitsdruck = 20 bar
für Hand- und Motorantrieb

Funktionsbeschreibung:

Der Säulen-Anbohrständer wird mittels Fußflansch an der Absperrarmatur angeflanscht. Das Schneidwerkzeug (Zentrierbohrer und Fräser) ist an der Bohrstange befestigt. Der Druckluftmotor wird über die Säulen des Anbohrständers aufgeschoben, bis der Bohrstangenvierkant im Innenvierkant des Druckluftmotors einliegt. Der betätigte Motor treibt somit über die Bohrstange die Schneidwerkzeuge an. Der Anbohr-Vorschub wird an dem Kreuzgriff des Motors zugestellt.
Bei Anbohrungen mit der Anbohrknarre wird statt der Druckbrücke für Motorantrieb, die Druckbrücke mit Spindel eingesetzt. Der Vorschub wird dann über die Spindel zugestellt. Ebenso erfolgt nach der Anbohrung die Rückführung der Bohrstange über die Druckbrücke mit Spindel.

Download der Gebrauchsanleitung im PDF-Format:

=> Art.-Nr.: 119 300

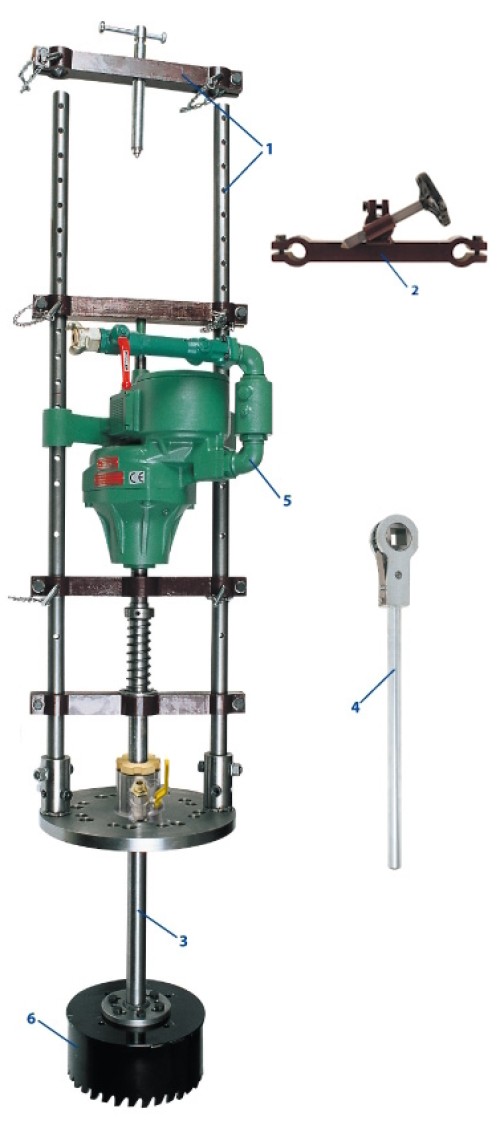

Komponenten
Art.-Nr. 119/3

Art.-Nr. 119/3

Vergrößerung per Mausklick

	Best-Nr.	Beschreibung:
1	119 300	Anbohrständer mit Führungsbrücke, Druckdrücken, Rückhaltebrücke, einschl. Zubehör, ohne Bohrstange, ohne Antrieb
2	119 804	Stütze zur Versteifung des Anbohrständers und zur Abstützung
3	144 711	Bohrstange Ø 40 mm, 28 mm A-VK, mit Flansch x Innenkonus + Abdrehung für Rückhaltebrücke, 1420 mm lang für Bohrungen DN 150 - DN 300
		Bohrstangen Ø40 mm, für Hochdruck-Säulen-Anbohrständer Art.-Nr. 119/3
4	120 580	Anbohrknarre, 28 mm I-Vierkant, 550 mm Hebelarm
		Anbohr-Knarren mit offenem Zahnkranz
5	119 901	Druckluftmotor 20 U/min (belastet), mit 28 mm Innenvierkant
		Druckluftmotor für Anbohrständer Art.-Nr. 119 SP, 119/3, 119/4 (3 Säulen)
6		Schneidwerkzeuge
7	119 321	Zwischenflansch DN 150 auf DN 200, PN 10
	119 322	Zwischenflansch DN 150 auf DN 200, PN 16
	119 323	Zwischenflansch DN 150 auf DN 200, PN 25
	119 324	Zwischenflansch DN 150 auf DN 200, PN 40
	119 325	Zwischenflansch DN 150 auf DN 250, PN 10
	119 326	Zwischenflansch DN 150 auf DN 250, PN 16
	119 327	Zwischenflansch DN 150 auf DN 250, PN 25
	119 328	Zwischenflansch DN 150 auf DN 250, PN 40
	119 329	Zwischenflansch DN 150 auf DN 300, PN 10
	119 330	Zwischenflansch DN 150 auf DN 300, PN 16
	119 331	Zwischenflansch DN 150 auf DN 300, PN 25
	119 332	Zwischenflansch DN 150 auf DN 300, PN 40

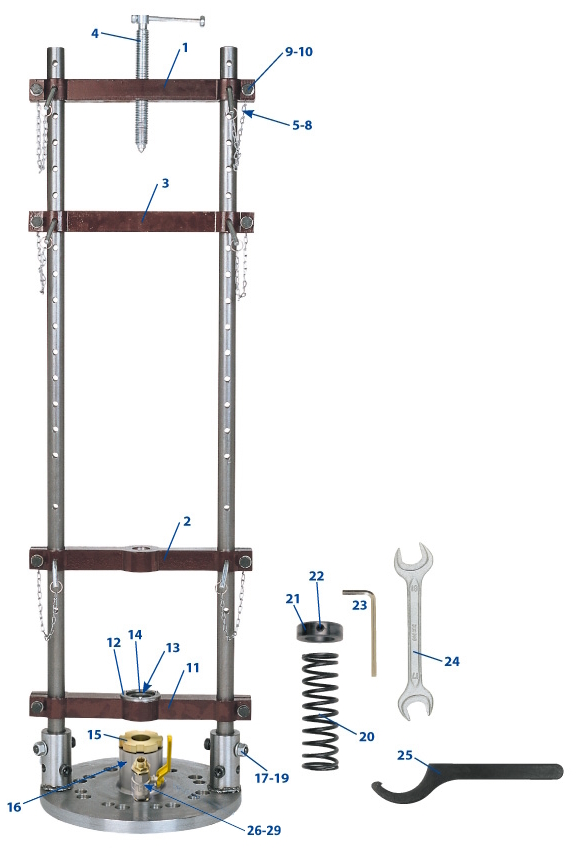

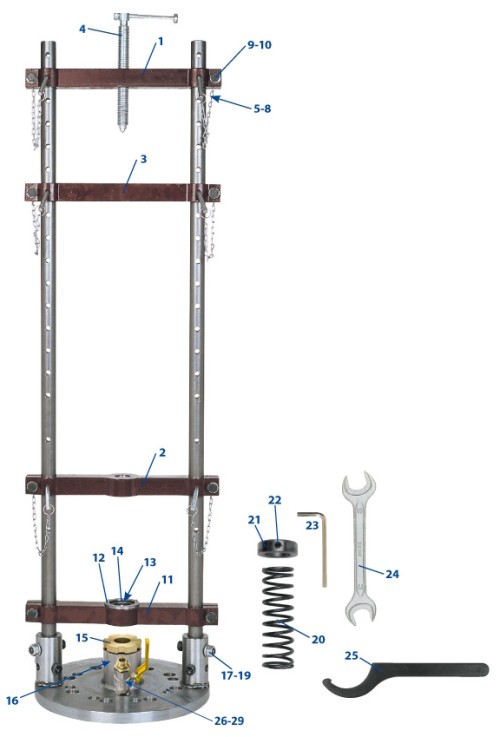

Ersatzteile
Art.-Nr. 119/3

Art.-Nr. 119/3
Ersatzteile

Vergrößerung per Mausklick

	Best-Nr.	Beschreibung:
1	119 803	Druckbrücke, komplett mit Spindel
2	119 802	Rückhaltebrücke, komplett
3	119 840	Druckbrücke, komplett (bei Motorantrieb)
4	110 930	Gewindespindel, komplett
5	119 847	Stift mit Kette komplett
6	119 850	Stift, lose
7	119 848	Ring, lose
8	119 849	Knotenkette, lose
9	119 846	Sechskantschraube M 12 x 40
10	119 845	Unterlegscheibe
11	119 860	Führungsbrücke, komplett
12	119 861	Ring, lose
13	119 562	Drucklager, lose
14	119 863	Schraube, lose
15	119 214	Stopfbuchsverschraubung
16	119 313	Stopfbuchspackung
17	119 818	Zylinderschraube M 16 x 80
18	119 236	Unterlegscheibe
19	119 235	Sechskantmutter M 16
20	119 566	Gegenfeder Ø 40 mm
21	119 567	Stellring Ø 40 mm
22	119 568	Gewindestift M10 x 16, DIN 915
23	119 595	Sechskantstiftschlüssel 5 mm
24	080 995	Maulschlüssel SW 17 x 19
25	120 120	Hakenschlüssel 80-90, mit Nase

Zubehör
Art.-Nr. 119/3

Art.-Nr. 119/3
Zubehör

Vergrößerung per Mausklick

	Best-Nr.	Beschreibung:
26	119 997	Transportkasten aus Holz (ohne Inhalt) für Anbohrständer, Bohrstangen und Knarre Maße: 1535 x 525 x 270 mm (max.Bohrstangenlänge = 1475 mm)
o.Abb.	119 998	Transportkasten aus Holz (ohne Abb.) (ohne Inhalt) für drei Zwischenflansche DN 200 – DN 300 Maße: 600 x 530 x 530 mm
o.Abb.	317 602	Transportkasten aus Holz (ohne Abb., ohne Inhalt) für einen Satz Lochfräser DN 80 – DN 300, Maße: 540 x 380 x 205 mm
27	119 902	Transportkasten aus Holz, (ohne Inhalt) für Druckluftmotor und Ölbehälter (1 Liter) Maße: 500 x 470 x 550 mm

hütz+baumgarten Anbohr- und Absperrsysteme – Beständigkeit durch Fortschritt seit 1891
