Schleusen-Anbohrsystem

für T-Stück mit Spannkopf

Komponenten

	Best-Nr.	Beschreibung:
1	260 003	Anbohrständer „Perfekt“-3
2	123 086	Bohrstange, Ø 25 mm, 20 mm A-VK, mit Ww 3/4“ I-Gew., 830 mm lang
3	409 820	Doppelnippel mit Bund, Ww 3/4" AG x G 3/8" AG + M12 IG
4	375 561	Anbohrknarre 20 mm I-Vierkant, 500 mm Hebelarm
5	230 902	Druckluftmotor 22 U/min. (belastet), mit 20 mm Innenvierkant
6	360 200	Anbohrdom 3“
7	360 205	Verlängerung 3“, 100 mm lang wird zum Ventilsetzen benötigt!
8	360 215	Adapter mit 3" IG x 3" AG wird zusätzlich zum Ventilsetzen bei 2 1/4" -Ventilen benötigt!
9	360 210	Kugelhahn 3“
10	328 002	Zentrierbohrer aus HSS, Ø 14 mm, 60 mm lang mit M 12 Außengewinde, 52 mm Nutzlänge
11	407 514	HSS-Spiralbohrer 1" (Ø24 mm)*, Rp 3/8“ I-Gew., 65 mm lang (bei Spannkopf Ø55 mm)
	394 315	Lochfräser 1 1/4" (Ø 31 mm), Rp 3/8“ I-Gew., 50 mm lang (bei Spannkopf Ø80 mm)
	394 316	Lochfräser 1 1/2" (Ø 36 mm), Rp 3/8“ I-Gew., 50 mm lang (bei Spannkopf Ø80 mm)
	394 318	Lochfräser 2" (Ø 45 mm), Rp 3/8“ I-Gew., 50 mm lang (bei Spannkopf Ø80 mm)
12	360 207	Adapter für Spannkopf, Ø 55 mm x 3“ A-Gew.
	360 208	Adapter für Spannkopf, Ø 80 mm x 3“ A-Gew.
13	360 223	Stopfenstange für 1“ und 1 1/4“, für Stopfen mit 19 mm I-Sechskant, Gesamtlänge 385 mm
14	360 222	Stopfen-Setzstange für Stopfen mit 38 mm A-Sechskant, Gesamtlänge 540 mm
15	360 220	Ventil-Setzstange bis 2", für Ventil mit A-Sechskant 38 mm
	360 221	Ventil-Setzstange bis 2 1/4", f. Ventil mit A-Sechskant 38 mm

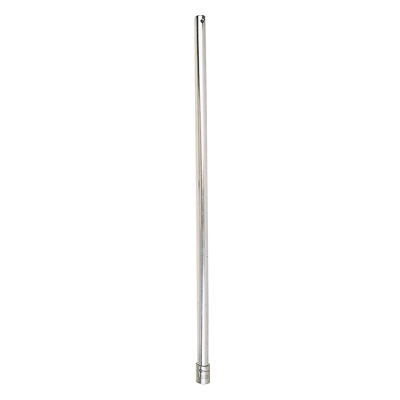

16	326 301	Magnetstange, 800 mm lang, mit Magnet Ø 32 mm
17	370 113	Hakenschlüssel 95 - 100, mit Zapfen
17a	370 994	Armaturenfett Silikon,Tube 100g

Ersatzteile

Vergrößerung per Mausklick

	Best-Nr.	Beschreibung:
1	080 912	O-Ring 25 x 4, bis 80 °C
2	781 006	Kugelhahn 1/4" mit Schlauchtülle normal
3	781 018	Schlauchtülle normal für Kugelhahn 1/4"
4	781 016	Griff für Kugelhahn 1/4“
5	781 017	Mutter für Kugelhahn 1/4“
6	360 107	Griff, lose
7	360 906	O-Ring 82 x 4 bis 80 °C
8	360 211	Handhebel Blau, für Kugelhahn 3“
9	360 212	Schraube zu Handhebel Blau, für Kugelhahn 3“
10	350 310	Zylinderkopfschraube M 8 x 16
11	360 805	O-Ring 55 x 4, bis 80 °C für Spannkopf-Adapter Ø55 mm
	360 906	O-Ring 82 x 4 bis 80 °C für Spannkopf-Adapter Ø80 mm
12	360 219	Feder für Stopfen- u. Ventilsetzstange
13	080 956	Schraube für Feder
14	080 957	Federring
15	326 310	Magnet Ø 32 mm lose, mit M8 I-Gew.
		„Perfekt“-3

Zubehör

Vergrößerung per Mausklick

	Best-Nr.	Beschreibung:	Abb.	Anzahl: hinzufügen
	370 992	Transportkasten aus Stahlblech (ohne Inhalt) für Bohrgerät, Zubehör, Schleuse+div. Teile, Maße: 1080 x 420 x 210 mm (max. Bohrstangenlänge 865 mm)
