Mechanischer Glieder-Rohrabschneider
Art.-Nr. 762

zum Trennen und Anfasen von PE-Rohren DA 160 - 800
- max. PE-Rohrwandstärke 51 mm bis RohraussenØ 355 mm
- max. PE-Rohrwandstärke 38 mm bis RohraussenØ 450 mm
- max. PE-Rohrwandstärke 25 mm bis RohraussenØ 800 mm



Funktionsbeschreibung:

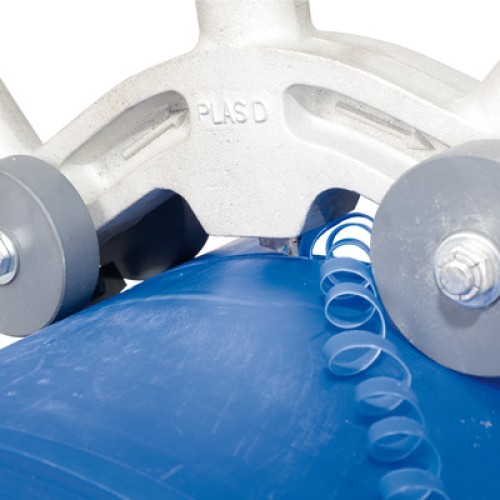

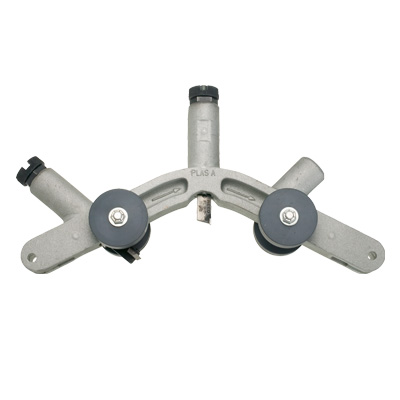

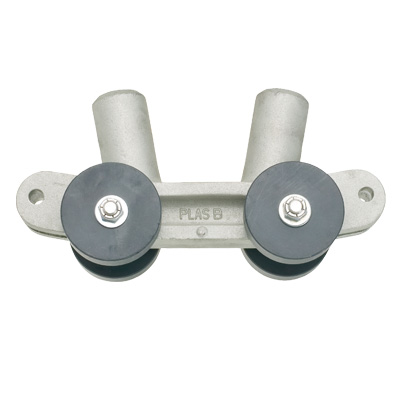

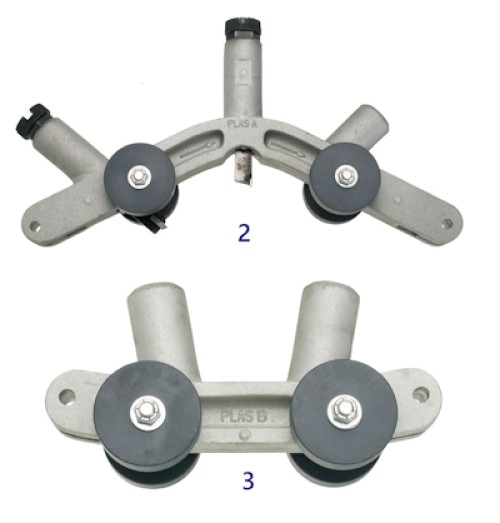

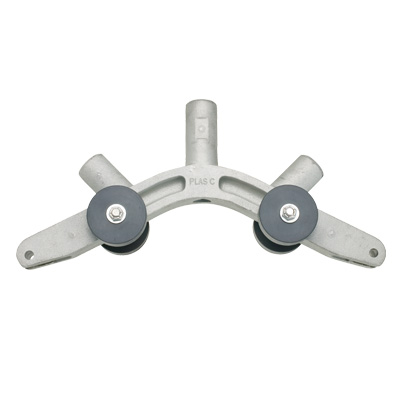

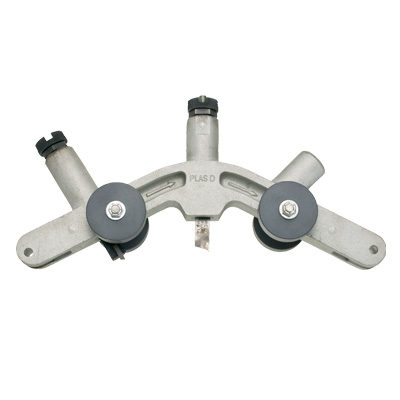

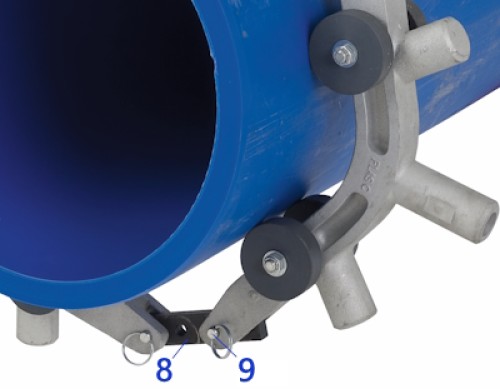

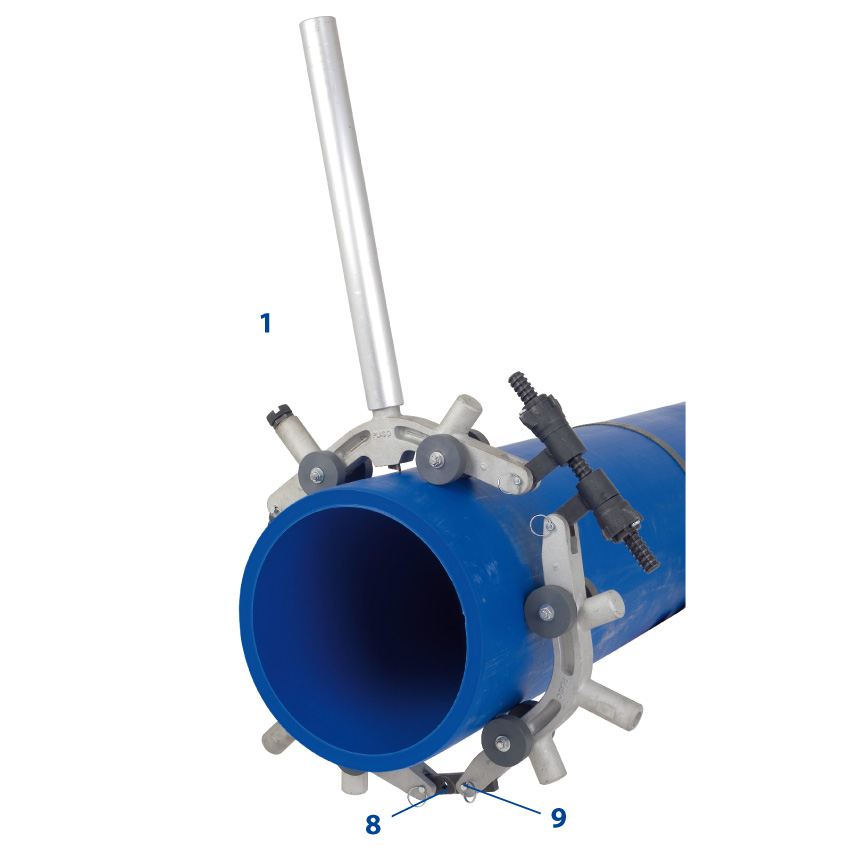

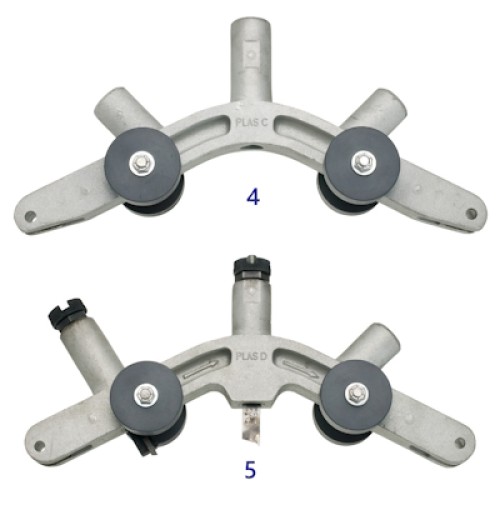

Der Rohrabschneider ist modular aufgebaut und besteht aus verschiedenen Gliedern, die je nach Kombination für unterschiedliche Rohrdurchmesser kombiniert werden können. Die Glieder laufen auf jeweils zwei Zwillings-Kunststoffrädern und mittels aufsteckbarem Rohr,welches an jedem Glied aufgesteckt werden kann, wird der gesamte Rohrabschneider von Hand um das Rohr geführt. Hierfür benötigt man einen Freiraum um das Rohr von nur ca. 20 cm.Verbunden werden die einzelnen Glieder mit Verbindungslaschen die beidseitig doppelt gebohrt sind, um eine Verstellvariabliät für verschiedene Rohrdurchmesser zu ermöglichen. Verbunden werden die Glieder und Verbindungslaschen mittels Bolzen, der einfach gesteckt wird und mittels gefederter Kugel (radial) gesichert ist.

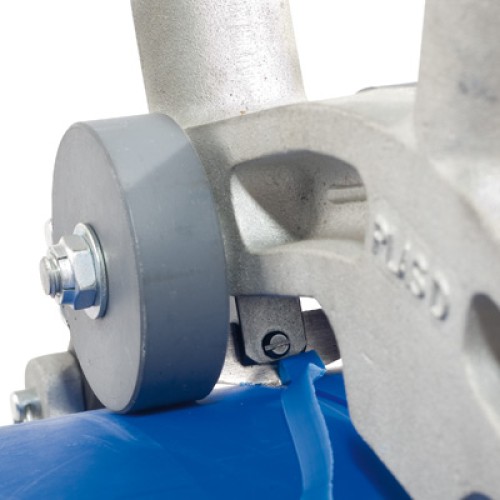

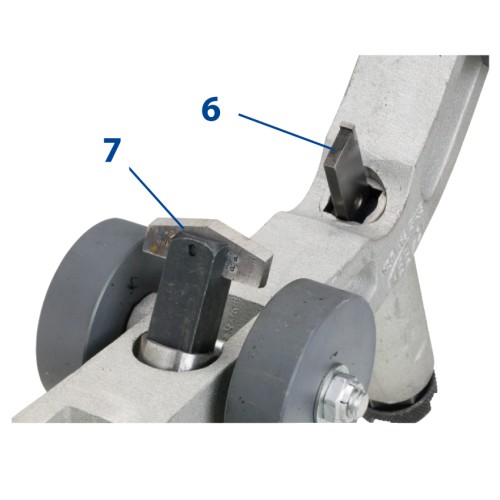

Ein Schälmesser mit 5 mm Schnittbreite kann bis max. 51 mm Rohrwandstärke eingesetzt werden. Zusätzlich ist ein zustellbares Anfasmesser montiert, mit dem beide Schnittenden direkt unter ca. 15° angefast werden können. Beide Zustellungen erfolgen über eine gerändelte Mutter, die auch über das Vorschubrohr zugestellt werden kann.



Download der Gebrauchsanleitung im PDF-Format:

=> Art.-Nr.: 762
