Blasensetzschelle und Stopfen
für PVC-Rohrleitungen Art.-Nr. 941, 950 + 952

Alle Schellen vor dem Anbohren abdrücken und auf Dichtigkeit prüfen!

Gemäß DVGW-Arbeitsblatt G 466-3 sollten Anbohrungsdurchmesser bis 32 mm für PVC-Rohre d50 bis d75
und Anbohrungsdurchmessser bis 57 mm für PVC-Rohre ab d90 nicht überschritten werden.

Download

BA 941 202 - Montageanleitung

BA 941 - Montageanleitung

Bild	Beschreibung	Best-Nr.

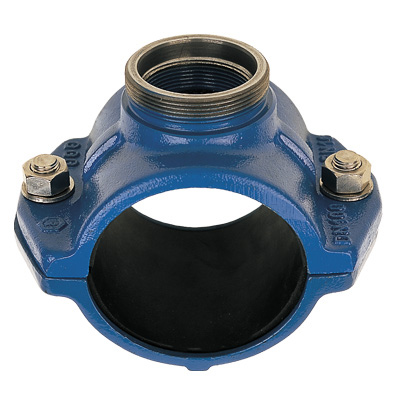

1	Blasensetzschelle, für Anbohrungen Ø 31 mm mit G 2“ A-Gew. und Rp 1½“ I-Gew. (+ Ausdrehung für MS-Stopfen 1½” mit O-Ring) für PVC 63 mm Außendurchmesser	941 202
2	Messing-Gewindestopfen G 1½“, mit O-Ring und 19 mm I-VK	950 416
3	Flachkappe Rp 2“ I-Gew., mit Flachdichtung	952 008

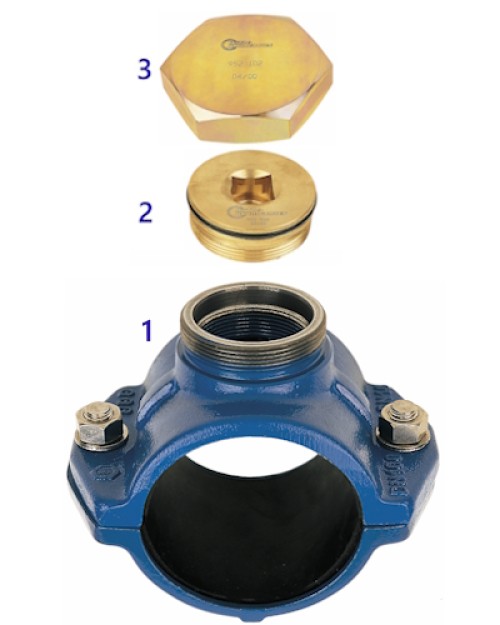

1	Blasensetzschelle, für Anbohrungen Ø56,5 mm mit G 2½“ A-Gew. und Rp 2“ I-Gew. (+ Ausdrehung für MS-Stopfen 2” mit O-Ring)
	für PVC 90 mm Außendurchmesser	941 203
	für PVC 110 mm Außendurchmesser	941 204
	für PVC 160 mm Außendurchmesser	941 206
	für PVC 225 mm Außendurchmesser	941 208

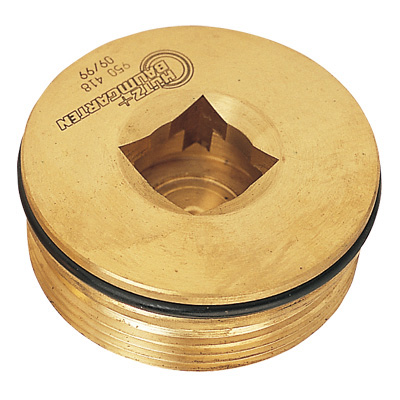

2	Messing-Gewindestopfen G 2“, mit O-Ring und 19 mm I-VK	950 418

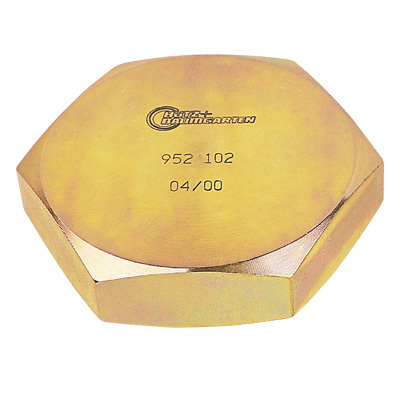

3	Flachkappe Rp 2½“ I-Gew., mit Flachdichtung	952 102

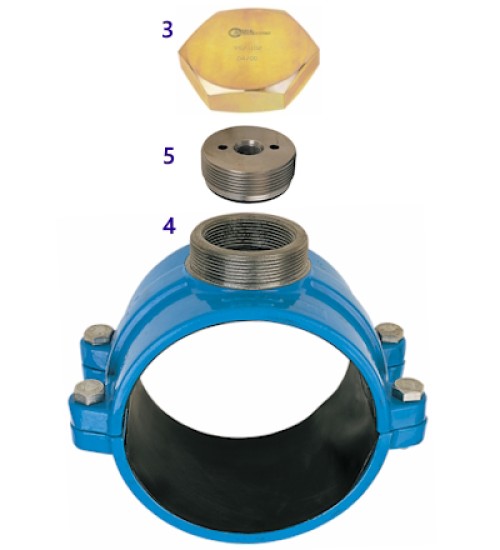

4	Anbohrbrücke für Anbohrungen Ø 50 mm, mit 2" I.-Gew. x 2½" A.-Gew., passend zu Stopfen 950 208
	für PVC 110 mm Außendurchmesser	941 014
	für PVC 160 mm Außendurchmesser	941 016
	für PVC 225 mm Außendurchmesser	941 018
5	Stahl-Flachstopfen G 2“ A-Gew., mit Rp ⅜“ I-Gew. und O-Ring	950 208
3	Flachkappe, Rp 2 ½“ I-Gew. mit Flachdichtung	952 102

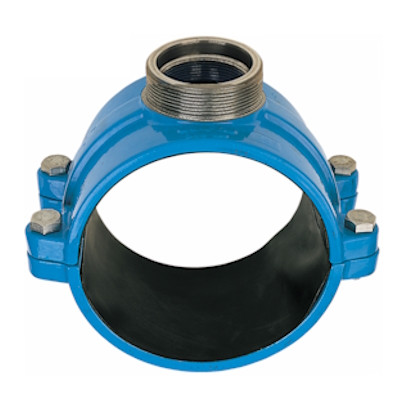

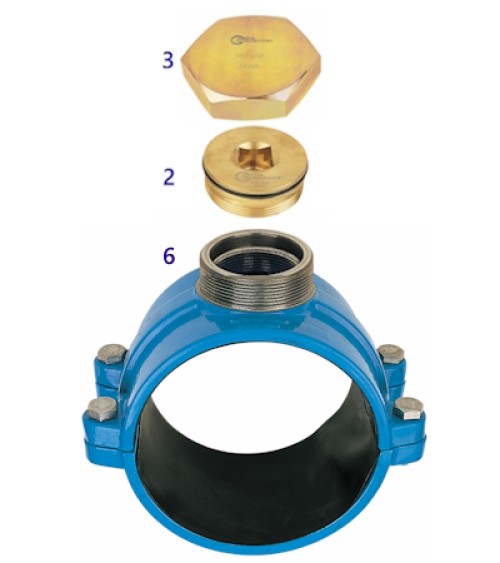

6	Anbohrbrücke für Anbohrungen Ø 56,5 mm, mit 2" I.-Gew. x 2½" A.-Gew., passend zu Stopfen 950 418
	für PVC 110 mm Außendurchmesser	941 015
	für PVC 160 mm Außendurchmesser	941 017
	für PVC 225 mm Außendurchmesser	941 019
2	Ms-Gewindestopfen G 2“, mit O-Ring, 19 mm I-VK	950 418
3	Flachkappe, Rp 2 ½“ I-Gew. mit Flachdichtung	952 102
