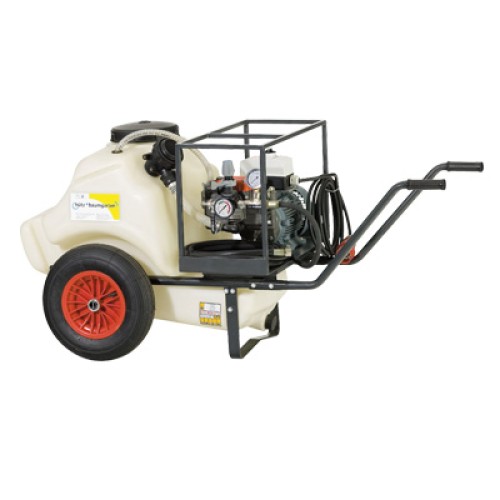

Rohrleitungsprüfpumpe mit erhöhter Förderleistung, elektrisch oder Benzin betrieben
Art.-Nr. 788/25

auch für Dichtheitsprüfung nach W 400-2, Kontraktionsverfahren, Normalverfahren und beschleunigtes Normalverfahren

Die stufenlos regelbare Membranpumpe ist für Prüfarbeiten von 2 bar bis 25 bar zu verwenden. Durch die hohe Förderleistung von 25 l/min eignet sich die Pumpe besonders für die Prüfung von PE-Rohrleitungen.

Die Pumpe fördert nach Erreichen des eingestellten Druckes in den Pumpenbehälter zurück. Über einen Bypasshebel kann die Membrane einfach entlastet werden.

Optionale Erweiterung für eine automatische Steuerung der Druckhaltephase nach W400-2 in Verbindung mit den Dichtheitsprüfsystemen „mikromec®“ von TECHNETICS.

Download der Gebrauchsanleitung im PDF-Format:

=> BA 788 600

=> BA 788 610

=> BA 788 620

Komponenten
Art.-Nr. 788/25

Art.-Nr. 788/25

Vergrößerung per Mausklick

	Best-Nr.	Beschreibung:
o.Abb.	788 600	Motor-Prüfpumpe MP 25/25 - 230 V; Manometer bis 25 bar - Glycerin gefüllt; 6 m Druckschlauch; Förderleistung: 25 l/min; Betriebsdruck max: 25 bar; Wassertemp. max.: 60 °C; Behälterinhalt: 125 l; Gesamtabmaße: 1500 (950) x 700 x 720 mm; Gewicht: 74,8 kg Motor: 230V/50Hz – 13,5 A - 2,2 KW Systemvoraussetzung: Stromerzeuger mit 8 KVA als Synchron-Aggregat 230V
1	788 610	Motor-Prüfpumpe MP 25/25 - 400 V; Manometer bis 25 bar - Glycerin gefüllt; 6 m Druckschlauch; Förderleistung: 25 l/min; max. Betriebsdruck: 25 bar; max. Wassertemp.: 60 °C; Behälterinhalt: 125 l; Gesamtabmaße: 1500 (950) x 700 x 720mm; Gewicht: 68,2 kg Motor: 400V Drehstrom - 4,8 A - 3 KW Systemvoraussetzung: Stromerzeuger mit 6 KVA als Synchron-Aggregat 400V
2	788 620	Motor-Prüfpumpe MPB 25/25; Manometer bis 25 bar - Glycerin gefüllt; 6 m Druckschlauch; Förderleistung: 25 l/min; max. Betriebsdruck: 25 bar; max. Wassertemp.: 60 °C; Behälterinhalt: 125 l; Gesamtabmaße: 1500 (950) x 700 x 720 mm; Gewicht: 65,6 kg Motor: Honda GX 120, luftgekühlter 4-Takt-Motor, 2,9 kW (4,1 PS) bei 4000 U/min
o.Abb.	auf Anfrage	Motor-Prüfpumpe mit 40 bar / 38 l/min
o.Abb.	auf Anfrage	Motor-Prüfpumpe mit 40 bar / 67 l/min

Ersatzteile
Art.-Nr. 788/25

Art.-Nr. 788/25
Ersatzteile

Vergrößerung per Mausklick

	Best-Nr.	Beschreibung:

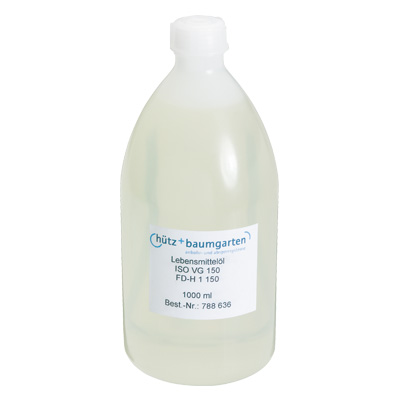

3	788 635	Lebensmittelöl ISO VG 150, für die Membanpumpe 788 600, 788 610 und 788 620 (Pumpeneinheit und Getriebe) Nicht als Motoröl für den Benzinmotor zu verwenden! Menge: 0,25l
	788 636	Lebensmittelöl ISO VG 150, für die Membanpumpe 788 600, 788 610 und 788 620 (Pumpeneinheit und Getriebe) Nicht als Motoröl für den Benzinmotor zu verwenden! Menge: 1,0l
o.Abb.	788 631	Dichtungssatz für MP 25/25 und MPB 25/25; bestehend aus: 2 x Kolben-Membrane, 1x Luftspeicher-Membrane, 4 x Ventil, div. Dichtungen
